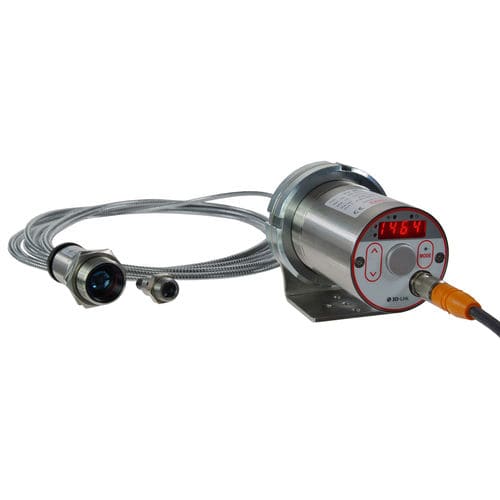

Nahinfrarot-Thermometer CellaTemp® PX 36

Glasfasermit LED-Display°C

Produktübersicht
Das CellaTemp® PX 36 ist ein digitales Lichtleiter-Pyrometer zur berührungslosen Temperaturmessung von 650 bis 3 000 °C. Das System verfügt über einen separaten optischen Messkopf, der über eine Lichtleiterverbindung angebunden ist. Messkopf und Lichtleiter sind bis 250 °C umgebungstemperaturbeständig ohne zusätzliche Kühlung und eignen sich für beengte oder elektromagnetisch gestörte Einsatzbereiche.

Besondere Merkmale

• Messbereich: 650–3 000 °C
• Moderner IO-Link Schnittstelle
• Fokussierbare, wechselbare Linsen zur genauen Anpassung des Messabstands
• Breitbandige, entspiegelte Präzisionsoptiken
• Ablesbares LED-Display
• Alle Parameter über Tastatur einstellbar
• Teststromausgang für Diagnose
• 1 Analogausgang (0/4–20 mA) und 2 Schaltausgänge
• Quellen frei konfigurierbar; ATD-Funktion
• Messkopf und Lichtleiter hitzebeständig bis 250 °C

Messparameter

• Spektralbereich: 0,82 – 0,93 µm
• Sensor: Photodiode
• Ansprechzeit t98: ≤ 50 ms (T > 680 °C); ≤ 2 ms (T > 900 °C)
• Messunsicherheit: 0,75 % des Messwertes [°C]
• Wiederholgenauigkeit: 2 K
• Auflösung (Schnittstelle): 0,1 K; (Anzeige): 1 K

Optische Varianten

• PA 41.01 (M30): Fokus 0,2 m – ∞
• PA 41.05 (M16): Fokus 0,12 m – ∞
• PZ 41.18 (M16): Fokus 0,033 – 0,045 m

Elektrische Parameter

• Analogausgang: 0(4)–20 mA, linear, schaltbar, skalierbar
• Schaltausgänge: 2 × Open Collector 24 V DC, ≤ 150 mA
• Schnittstelle: IO-Link
• Versorgung: 24 V DC (+10 % / -20 %)
• Stromaufnahme: ≤ 175 mA (24 V DC)

Anzeige & Bedienelemente

• 4-stellige rote LED-Anzeige, Ziffernhöhe 8 mm
• Statusanzeige: 4 × LED
• Bedienelemente: 3 Tasten
• Visierung: Laser-Pilotlicht

Allgemeine Daten

• Gehäuse: Edelstahl V2A (1.4305), Schutzart IP65
• Umgebungstemperatur (Elektronik): 0 – 65 °C; Messkopf bis 250 °C
• Lagerungstemperatur: -20 – +80 °C
• Anschluss: M12, 5-polig
• Abmessungen (Elektronik): Ø 65 mm × 187 mm; Gewicht ≈ 0,9 kg

Einstellbare Parameter

• Analogausgang 0/4–20 mA; Skalierung und Glättungsfilter
• Emissionsgrad und Transmittanz
• Grenzwerte und Betriebsart der Alarme
• Parameter der ATD-Funktion
• Simulation von Strom und Temperatur; Einheit °C/°F

Funktionen

• Übertemperatur-Signal (interne Temp. > 75 °C)
• Service-Funktion: Simulation eines Messwerts oder Stromsignals

Lieferumfang

• Pyrometer CellaTemp® PX 36 (Elektronikeinheit)
• Anschlusskabel VK 02/L AF 1 (5 m)
• Messkopf (je nach Typ)
• Kurzbedienungsanleitung
• Hinweis: Lichtleiterkabel separat bestellen

Software
SW 50

Messfeld (Beispiele)
Messabstand — Messfelddurchmesser:
0.00 mm — 21.50 mm
8.00 mm — 20.68 mm
16.00 mm — 19.86 mm
200 mm (typisch) — Durchmesser 1.05 mm
