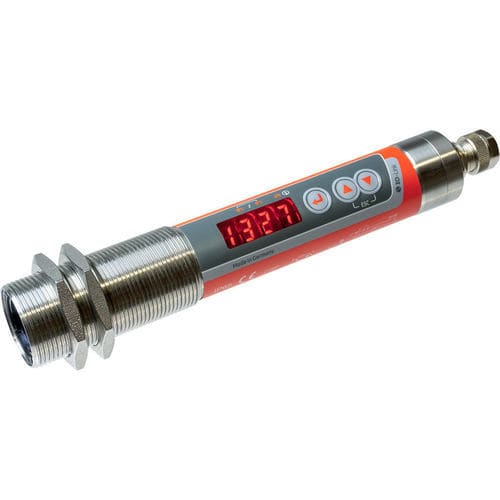

Infrarot-Thermometer CellaCombustion PK 73

Fühlermit LED-Display°C

Produktbeschreibung:
Das CellaCombustion PK 73 ist ein industrielles Infrarot-Pyrometer zur Messung heißer Verbrennungsgase bei einer Wellenlänge, an der die Gasbestandteile hohe optische Dichte aufweisen. Es ist für große Feuerungen wie Müllverbrennungsanlagen, kohlebefeuerte Kraftwerke und industrielle Öfen ausgelegt. Die PK 73 Reihe verfügt über den CellaTemp® PK Vitalitätsindikator (SMART) zur Selbstüberwachung, Analyse und Meldung, wodurch vorausschauende Wartung und gezielte Service-/Kalibrierzeitpunkte basierend auf Betriebsdaten möglich sind.

Besondere Merkmale:

• Messbereich 500 bis 2.500 °C
• Kompaktes Design, schmales Sichtfeld
• Universell konfigurierbare Schaltausgänge (2 x PNP)
• Hohe optische Auflösung durch Präzisionslinsen
• IO-Link Schnittstelle (V1.1.3)
• Parameter per Taster am Sensor oder über Leitsystem einstellbar
• Einfache Montage über M30 Zentralgewinde
• Große, helle 4-stellige LED-Anzeige

Technische Daten:
Messparameter
Messbereich: 500 - 2500 °C
Sensor: Thermopile
Spectral range: CO-Bereich (Verbrennungsgasmessung)
Ansprechzeit t90: ≤ 60 ms
Messunsicherheit: 1 % des Messwertes
Wiederholbarkeit: 4 K
Temperaturkoeffizient: 0,04 %/K
Auflösung Stromausgang: 0,1 K + 0,005 % des gewählten Messbereichs
Auflösung Schnittstelle: 0,1 K
Auflösung Anzeige: 1 K

Elektrische Parameter
Analogausgang: 0(4) - 20 mA linear, schaltbar, skalierbar
Widerstand: ≤ 500 Ω
Schaltausgänge: 2 x PNP Open Collector, 24 V DC, 150 mA max.
Testeingang: 10 - 34 V DC (nach IEC 61131-2)
Schnittstelle: IO-Link V1.1.3
Versorgungsspannung: 18 - 32 V DC
Stromaufnahme: ≤ 50 mA bei 24 V DC

Funktionen / Anzeige
Anzeige: 4-stellige rote LED, Ziffernhöhe 8 mm
Statusanzeige: 3 x LED
Bedienelemente: 3 Tasten

Allgemeine Parameter
Anschluss: M12 Gewinde 5-polig (A-coding)
Umgebungstemperatur: 0 - 65 °C
Lagerungstemperatur: -20 - +80 °C
Zulässige Luftfeuchte: max. 95 % r.F. (ohne Kondensation)
Abmessungen: Ø 30 x 210 mm (ohne Stecker)
Gehäuse: Edelstahl V2A (1.4305)
Schutzart: IP65
Gewicht: ca. 0,4 kg

Einstellbare Parameter
Analogausgang 0/4 - 20 mA; Skalierung des Analogausgangs; Emissionsgrad Schnellverstellung; Transmissionswert Schutzglas; Dämpfzeitkonstante; Haltezeit Maximalspeicher; Betriebsart, Quelle und Schaltpunkt; Schaltverzögerungen; Temperaturkorrektur über Interpolationspunkte; Vitalitätsindikator; Serviceparameter; Werkreset; Tastensperre; Anzeige Temperatur oder "run"; Temperatureinheit °C/°F; Temperatur-Simulation.

Funktionen
Übertemperaturmeldung (intern >75 °C); Testfunktion per Taster oder Testeingang; Servicefunktion (Messwertsimulation); Diagnosefunktion (Polungsumkehr, Überlast, falsche Versorgungsspannung); Verpolungsschutz für Versorgung, Analog- und Schaltausgang.

Lieferumfang
Infrarot-Thermometer CellaCombustion PK 73; Kurzanleitung; 2 Befestigungsmuttern

Software
SW 50

Messfeld / optische Daten Beispiele
Typische Zielgröße bei 0,4 m Fokusabstand: 7,00 mm (Beispiel PK 73 BF 1)
Messentfernung — Messfeld-Durchmesser Beispiele:
0,00 mm — 18,20 mm
16,00 mm — 17,75 mm
32,00 mm — 17,30 mm
...
400,00 mm — 7,00 mm

Technische Spezifikationen:

• Messbereich: 500 - 2500 °C
• Sensortyp: Thermopile
• Spektrale Empfindlichkeit: CO-Bereich
• Ansprechzeit: ≤ 60 ms
• Messunsicherheit: 1 % des Messwertes
• Schnittstelle: IO-Link V1.1.3
• Analogausgang: 0(4) - 20 mA
• Schaltausgänge: 2 x PNP Open Collector
• Versorgung: 18 - 32 V DC
• Anzeige: 4-stellige rote LED
• Schutzart: IP65
• Gehäuse: Edelstahl V2A
• Abmessungen: Ø 30 x 210 mm
• Gewicht: ca. 0,4 kg
