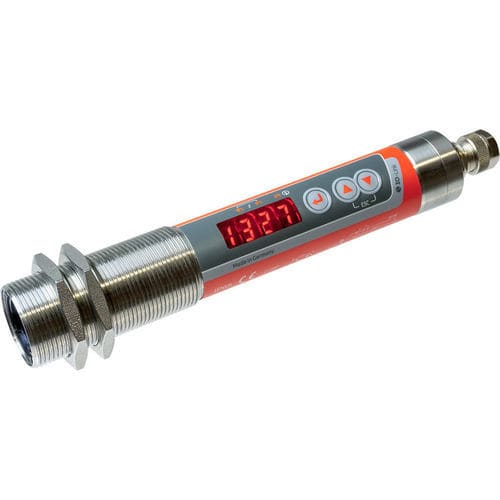

Infrarot-Thermometer CellaCombustion PK 72

monochromatischmit LED-Display°C

Produktbeschreibung:
Das CellaCombustion PK 72 führt berührungslose Temperaturmessungen bei einer Wellenlänge durch, bei der heiße, kohlenstoffhaltige Verbrennungsgase eine hohe optische Dichte und damit gute Strahlungseigenschaften besitzen. Das Gerät ist für die Messung der Rauchgastemperatur in gasbefeuerten Kesseln und kleinen Verbrennungsanlagen ausgelegt und eignet sich ebenso für größere Feuerungsanlagen wie Kohlekraftwerke, Biomasse‑ und Müllverbrennungsanlagen. Die CellaTemp® PK‑Serie verfügt über einen Vitalitätsindikator (SMART) zur kontinuierlichen Selbstüberwachung, Analyse und Statusmeldung. Der Vitalitätsmonitor protokolliert relevante Betriebsdaten zur Unterstützung präventiver Wartung und kann abhängig von den Betriebsbedingungen autonom den optimalen Zeitpunkt für Service‑Checks und Kalibrierungen signalisieren.

Besondere Merkmale:

• Messbereich 400 bis 2000 °C
• Kleine, kompakte Bauform
• Universell konfigurierbare Schaltausgänge
• Hohe optische Auflösung durch Präzisionslinsen
• IO‑Link Schnittstelle
• Alle Parameter über Taster am Sensor oder über Anlageninterface einstellbar
• 2 × Schaltausgänge PNP Open Collector
• Sehr einfache Montage über M30 Zentralgewinde
• Große, gut sichtbare LED‑Anzeige

Version / Produktkennwerte:
Version: CellaCombustion PK 72 BF 1
Messbereich: 400 - 2000 °C
Zielgröße: 7 mm
Brennweite: 0,4 m
Form des Messfelds: rund
Messprinzip: Einkanal (one‑colour)

Technische Daten (Zusammenfassung):

• Messbereich: 400 - 2000 °C
• Sensor: Thermopile
• Sprektralbereich: CO2‑Bereich
• Ansprechzeit t90: ≤ 60 ms
• Messunsicherheit: 1 % des Messwerts [°C]
• Wiederholbarkeit: 4 K
• Temperaturkoeffizient: 0,04 %/K
• Auflösung Stromausgang: 0,1 K + 0,005 % des gewählten Messbereichs
• Auflösung Schnittstelle: 0,1 K
• Auflösung Anzeige: 1 K

Elektrische Parameter (Zusammenfassung):

• Analoger Ausgang: 0(4) - 20 mA linear, schaltbar, skalierbar
• Widerstand: ≤ 500 Ω
• Schaltausgang: 2 × PNP Open Collector 24 V DC, 2 × 150 mA max.
• Testeingang: 10 - 34 V DC (nach IEC 61131‑2)
• Schnittstelle: IO‑Link V1.1.3
• Versorgungsspannung: 18 - 32 V DC
• Stromaufnahme: ≤ 50 mA bei 24 V DC

Funktionen (Übersicht):

• Anzeige: 4‑stelliges rotes LED‑Display, Ziffernhöhe 8 mm
• Statusanzeige: 3 × LED
• Bedienelemente: 3 Taster

Allgemeine Parameter (Zusammenfassung):

• Anschluss: M12 Gewinde, 5‑polige Verbindung (A‑Codierung)
• Umgebungstemperatur: 0 - 65 °C
• Lagerungstemperatur: -20 - +80 °C
• Zulässige Luftfeuchte: 95 % r.H. max. (nicht kondensierend)
• Abmessungen: Ø 30 × 210 mm (ohne Stecker)
• Gehäuse: Edelstahl V2A (1.4305)
• Schutzart: IP 65 nach DIN 40050
• Gewicht: ca. 0,4 kg

Einstellbare Parameter (Beispiele):

• Skalierung des analogen Ausgangs 0/4 - 20 mA
• Emissivität Schnellverstellung
• Transmission des Schutzglases
• Dämpfungszeitkonstante
• Haltezeit der Maximalwertspeicherung
• Betriebsart, Quelle und Schaltpunkt, Schaltverzögerungen EIN/AUS
• Temperaturkorrektur über Interpolationspunkte (X/Y‑Paare)
• Vitalitätsindikator
• Serviceparameter, Werkseinstellung, Tastensperre, Anzeigeoptionen, °C/°F, Temperatursimulation

Funktionen (Zusammenfassung):

• Übertemperaturmeldung: Signal bei interner Temperatur > 75 °C
• Prüffunktion via Taste oder Testeingang
• Servicefunktion: Simulation eines Messwerts
• Diagnosefunktion: Meldung bei Verpolung, Überlast und falscher Versorgungsspannung
• Verpolungsschutz für Versorgung, Analogausgang und Schaltausgänge

Lieferumfang:

• Infrarot‑Thermometer CellaCombustion PK
• Kurzanleitung
• 2 Befestigungsmuttern

Software:

• SW 50
