Infrarot-Thermometer CellaCombustion PK 62

Nahinfrarotmit LED-Display°F

Produktübersicht

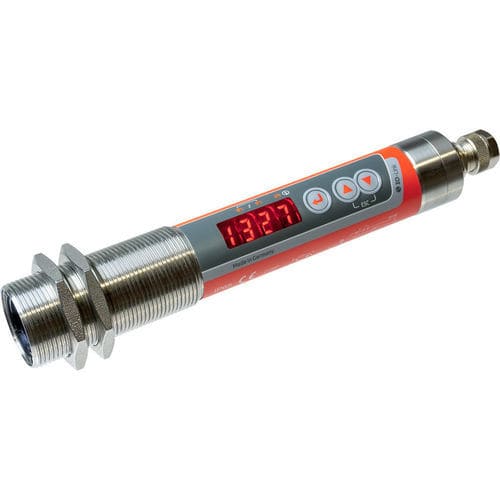

Das CellaCombustion PK 62 ist ein Infrarot‑Pyrometer zur berührungslosen Temperaturmessung rußender Flammen in Kohlekraftwerken und Müllverbrennungsanlagen. Die Messung nach dem Zweifarbenverfahren erfasst die Wärmestrahlung der rußhaltigen Partikel bei zwei Wellenlängen im nahen Infrarot. Ein spezieller Algorithmus kompensiert wellenlängenabhängige Emissionsveränderungen und die optische Flammendichte, sodass belastbare Flammentemperaturen zur Steuerung des Ausbrands, zur Reduzierung von Emissionen und zur Minimierung von Verschlackung bereitstehen.

Smart‑Funktion / Vitalitätsindikator
Die CellaTemp® PK‑Baureihe verfügt über einen Vitalitätsindikator (SMART): ein Selbstüberwachungs‑System, das relevante Betriebsdaten kontinuierlich aufzeichnet und im Rahmen der vorbeugenden Wartung abhängig von den Betriebsbedingungen den optimalen Zeitpunkt für Servicechecks und Kalibrierungen meldet.

Besondere Merkmale

• Messbereich 700 bis 1700 °C
• Universell konfigurierbare Schaltausgänge
• Hohe optische Auflösung durch Präzisionslinsen
• IO‑Link Schnittstelle (V1.1.3)
• Alle Parameter über Taster am Sensor oder via Anlagensteuerung einstellbar
• 2 x Schaltausgänge PNP open collector
• Sehr einfache Montage über M30 Zentralgewinde
• Großes, helles 4‑stelliges rotes LED‑Display

Technische Daten - Messparameter
Messbereich: 700 - 1700 °C
Sensor: Doppel‑Fotodiode
Spektralbereich: 0,8 / 1,05 µm
Ansprechzeit t90: ≤ 10 ms (T > 650 °C)
Messunsicherheit: 1 % des Messwerts [°C]
Reproduzierbarkeit: 2 K
Temperaturkoeffizient: 0,05 %/K
Auflösung Stromausgang: 0,1 K + 0,005 % des gewählten Messbereichs
Auflösung Schnittstelle: 0,1 K
Auflösung Anzeige: 1 K

Technische Daten - Elektrische Parameter
Analogausgang: 0(4)–20 mA, linear, skalierbar
Widerstand (analog): ≤ 500 Ω
Schaltausgänge: 2 x PNP open collector 24 V DC, 150 mA max je Ausgang
Testeingang: 10–34 V DC (nach IEC 61131‑2)
Schnittstelle: IO‑Link V1.1.3
Versorgungsspannung: 18–32 V DC
Stromaufnahme: ≤ 50 mA bei 24 V DC

Technische Daten - Merkmale
Anzeige: 4‑stelliges rotes LED‑Display, Ziffernhöhe 8 mm
Statusanzeige: 3 x LED
Bedienelemente: 3 Taster

Technische Daten - Allgemeine Parameter
Anschluss: M12, 5‑polig (A‑coding)
Umgebungstemperatur: 0 - 65 °C
Lagerungstemperatur: -20 - +80 °C
Zulässige Luftfeuchte: ≤ 95 % r.F. ohne Kondensation
Abmessungen: Ø 30 x 210 mm (ohne Stecker)
Gehäuse: Edelstahl V2A (1.4305)
Schutzart: IP 65 (DIN 40050)
Gewicht: ca. 0,4 kg

Technische Daten - Einstellbare Parameter
Analogausgangsskala (0/4–20 mA), Verhältnis‑Korrektur, Übertragungs‑Kompensation Schutzglas, Dämpfungszeitkonstante, Haltezeit Max‑Speicher, Betriebsart/Quelle, Schaltpunkt und Ein‑/Ausschaltverzögerung, Temperaturkorrektur via Interpolationspunkte (X/Y), Vitalitätsindikator, Service‑Parameter, Werksreset, Tastensperre, Anzeigeoptionen, Temperatureinheit °C/°F, Simulation Temperatur

Technische Daten - Funktionen
Übertemperatur‑Meldung (interne Temp. > 75 °C), Service‑Funktion (Messwertsimulation), DTD (Discontinuous Temperature Detection) für diskontinuierliche Prozesse, Diagnosefunktionen (Verpolung, Überlast, falsche Versorgungsspannung), Verpolungsschutz für Versorgung/Analog/Schaltausgänge

Lieferumfang
Infrarot‑Pyrometer CellaCombustion PK, kurze Bedienungsanleitung, 2 Befestigungsmuttern

Software
SW 50 (IO‑Link Software)

Hinweise
Typische Zielgröße bei 1,5 m Fokusabstand: 21 mm. Artikel‑Nr.: 1125231.

Technische Spezifikationen

• Modell: CellaCombustion PK 62
• Messbereich: 700 - 1700 °C
• Spektralbereich: 0,8 / 1,05 µm
• Ansprechzeit (t90): ≤ 10 ms (T > 650 °C)
• Messunsicherheit: 1 % des Messwerts
• Reproduzierbarkeit: 2 K
• Ziel-/Punktgröße: 21 mm (Fokusabstand 1,5 m)
• Messprinzip: Zweifarben
• Analogausgang: 0(4)–20 mA (skalierbar)
• Schaltausgänge: 2 x PNP open collector (24 V DC, 150 mA max)
• Schnittstelle: IO‑Link V1.1.3
• Versorgung: 18–32 V DC
• Anzeige: 4‑stelliges rotes LED
• Gehäuse: Edelstahl V2A (1.4305)
• Schutzart: IP 65
• Abmessungen: Ø 30 x 210 mm
• Gewicht: ca. 0,4 kg
• Artikel‑Nr.: 1125231
