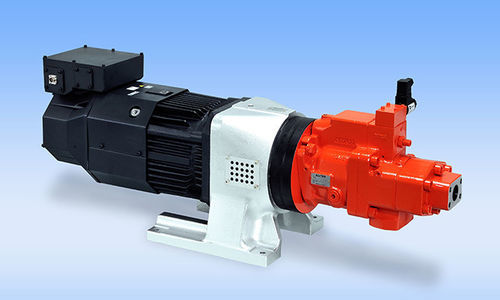

Kolben-Pumpensteuerung ECO SERVO

volumetrischzur Pumpenverwaltungmit variabler Geschwindigkeit

Overview
Das ECO SERVO Drehzahlregelungssystem bietet präzise Dreh- und Durchflussregelung für hochdruck- und großvolumige Kolbenpumpen. Basierend auf Kawasaki-Erfahrung ermöglicht es genaue Durchfluss- und Druckregelung sowie energieeffizienten Betrieb und verringerte Aktuatorgeräusche.

Features

• Ausgelegt für KAWASAKI-Kolbenpumpen (Baureihen K3VL, K7VG). Spitzendruck: 35 MPa; Maximaldurchsatz bis 600 L/min (500 cm3 Pumpenverdrängung verfügbar).
• Einsetzbar in offenen und geschlossenen Hydraulikkreisen; Standardpumpen für offene Kreisläufe und Spezialpumpen mit Ansaugventil für reversible Hochdruck-geschlossene Kreisläufe.
• Verstellbare Verdrängerpumpe mit zwei Verdrängungseinstellungen reduziert erforderliches Antriebsdrehmoment und Motorleistung.
• Kompatibel mit Servoantrieben und Frequenzumrichtern.
• In Kombination mit dem dedizierten ECO SERVO-Controller ermöglicht es hochgenaue Regelung von Position, Druck und Durchfluss.

Specifications

• Pumpenverdrängungen (cm3): 22, 45, 80, 140, 200, 500 (500 cm3 einzeln verfügbar).
• Frequenzumrichter-Antrieb — Motorleistung (kW): 7,5; 11; 22; 30; 30; 37; 45; 55; 75; 90; Nenn- und Maximaldrehmomente je Auswahl verfügbar.
• Servoantrieb — Motorleistung (kW): 5; 7; 7; 11; 11; 15; 37; 45; 45; 55; Nenn- und Maximaldrehmoment abhängig vom Modell.
• Pumpendruck — max. Betrieb: 32 MPa; Spitze: 35 MPa.
• Max. Drehzahl: typ. 2.000 min-1 (offener Kreis) / 1.800 min-1 (geschlossener Kreis), abhängig von der Konfiguration.
• Hydrauliköl: verschleißschmierendes Hydrauliköl.
• Versorgungsspannung/Frequenz: 200–230 V, 380–480 V, 50/60 Hz.

Notes

• *1 Bei Kombinationen von Pumpenverdrängung und Motorleistung, die nicht aufgeführt sind, Kawasaki kontaktieren.
• *2 Nenn-Drehzahl des Motors ist 1500 min-1 (2000 min-1 nur wenn der Servoantrieb mit 5 kW oder 7 kW bewertet ist).
• *3 Die Maximaldrehmomentwerte sind Kurzzeitwerte; wählen Sie Antriebe so, dass das effektive Drehmoment pro Zyklus unter dem Nennmoment bleibt.
• *4 Die Maximaldrehzahl kann durch Betriebsbedingungen und Arbeitszyklus begrenzt werden.
• *5 Für Hydraulikflüssigkeiten, die oben nicht genannt sind, kontaktieren Sie Kawasaki für technische Unterstützung.
• *6 Die Pumpenverdrängung 500 cm3 ist als Einzeloption verfügbar; konsultieren Sie Kawasaki für diese Kapazität.

Benefits

• Energieeinsparung durch Optimierung von Drehzahl und Verdrängung der Pumpe.
• Verbesserte Regelbarkeit von Position, Druck und Durchfluss für präzise Industrieanwendungen.
• Vereinfachte Wartung und Systemintegration mit dedizierten Controller-Optionen.

Applications

• Kunststoffmaschinen und Druckguss
• Pressen
• Metallverarbeitende Anlagen
• Marine- und ozeanische Maschinen

Technical specifications

• Produktfamilie / Modell: ECO SERVO
• Pumpenserie: KAWASAKI K3VL, K7VG
• Spitzendruck: 35 MPa; max. Betriebsdruck: 32 MPa
• Max. Fördermenge: bis zu 600 L/min (mit 500 cm3 Pumpe)
• Abgedeckte Verdrängungen: 22, 45, 80, 140, 200, 500 cm3
• Antriebsverträglichkeit: Frequenzumrichter und Servoantrieb; verstellbare Verdrängerpumpe mit zwei Einstellungen
• Hydraulikflüssigkeit: verschleißschmierendes Hydrauliköl
• Spannung/Frequenz: 200–230 V, 380–480 V, 50/60 Hz
• Max. Drehzahl: bis zu 2.000 min-1 (offener Kreis) / 1.800 min-1 (geschlossener Kreis) je nach Konfiguration
