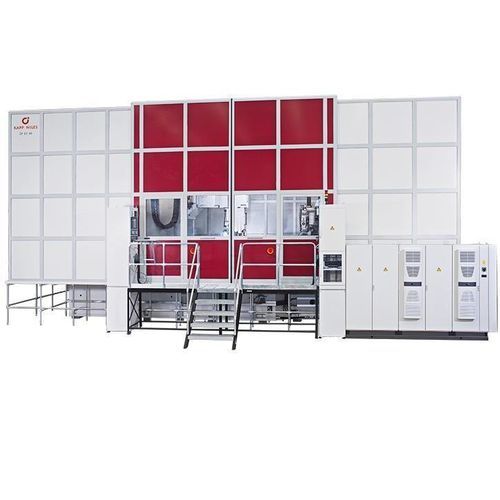

Außenrundschleifmaschine ZP E/I

Innenrundfür GetriebeSäulen

Produktübersicht
Das Konzept der ZP E/I Bauart basiert auf der Verwendung von zwei unabhängigen Schleifständern mit einem gemeinsamen Rundtisch und geteilter Peripherie. Entwickelt für Lohnfertiger und Kleinserien reduziert die Bauart Platzbedarf und Investitionskosten im Vergleich zu zwei Einzelmaschinen und ermöglicht einen schnellen Wechsel zwischen Außen- und Innenschleifen.

Hauptmerkmale

• Rüstfreier Wechsel zwischen Außen- und Innenbearbeitung
• Zwei unabhängige Schleifständer auf einem gemeinsamen Rundtisch
• Nur eine Peripherieeinheit (z. B. Kühlschmierstoffanlage) zur Reduzierung von Kosten und Platzbedarf
• Verschiedene Rundtische und Ständerbetten innerhalb der ZP-Baureihe verfügbar

Technische Daten (ZP E/I 30 / 40 *)
Maschinentyp: ZP E/I 30 / 40 *
Max. Kopfkreisdurchmesser: 3.000 / 4.000 mm
Max. Werkstücklänge: auf Anfrage
Max. Modul: 50 mm
Max. Verzahnungsbreite: 1.000 (1.500 / 2.000) mm
Schwenkbereich Schleifkopf: -45° bis +120°
* Die genannten Werte beziehen sich auf das Schleifen von Außenverzahnungen. Für Innenschleifen gelten die Werte der ZP I Bauart.

Spezifikationen

• Maschinentyp: Verzahnungs-Profilschleifmaschine (ZP E/I Bauart)
• Anzahl Schleifständer: 2 unabhängige Ständer
• Gemeinsamer Rundtisch und gemeinsame Peripherie
• Anwendbar für Außenverzahnungen (siehe oben); Innenschleifen nach ZP I
• Einsatzbereiche: Lohnfertigung, Kleinserien, Prototypen
• Optionen: verschiedene Rundtische und Ständerbett-Varianten
