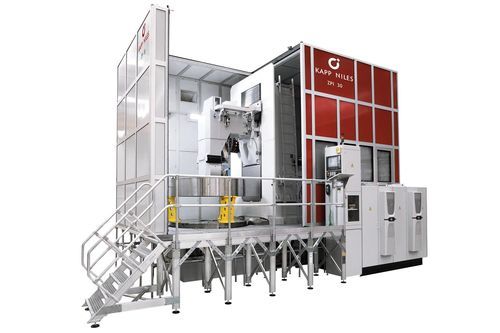

Innenrundschleifmaschine ZPI

für Getriebefür große WerkstückeCNC

Produktbeschreibung
Die ZPI Bauart wurde zum Schleifen von hochgenauen großmoduligen Innenverzahnungen mittels des Profilschleifverfahrens entwickelt. Sie ist für die Anforderungen der Serienproduktion ausgelegt, z. B. in der Windkraftbranche, wo erhöhte Steifigkeit und Schleifleistung gefordert sind. Eine schwere Innenschleifeinrichtung mit verstärkter Schleifspindellagerung sorgt für Prozessstabilität. Die Messeinrichtung ist dauerhaft im Schleifkopf integriert, wodurch die Rüstzeiten minimiert und die Wiederholgenauigkeit verbessert werden.

Highlights

• Schleifen von Innenverzahnungen
• Taumelkompensation zur Kontrolle der Zentrizität
• Schleifkopf mit Doppelspindelabrichter

Technische Daten / Tabelle
ZPI 30 / 40
max. Werkstückdurchmesser: 3.000 / 4.000 mm
max. Fußkreisdurchmesser: 2.500 / 3.000 mm
max. Modul: 40 (45) / 45 mm
max. Verzahnungsbreite: 1.000 mm
Schwenkbereich Schleifkopf: ±35°

Charakteristiken / Spezifikationen techniques

• Bauart: ZPI
• Einsatzgebiet: hochgenaue großmodulige Innenverzahnungen, Serienproduktion (z. B. Windkraftbranche)
• Besonderheit: schwere Innenschleifeinrichtung zur Erhöhung der Steifigkeit der Schleifspindellagerung
• Im Schleifkopf fest integrierte Messeinrichtung zur Reduzierung der Rüstzeiten
• Schleifkopf: Doppelspindelabrichter verfügbar
• Taumelkompensation vorhanden
• Max. Werkstückdurchmesser (ZPI 30 / 40): 3.000 / 4.000 mm
• Max. Fußkreisdurchmesser (ZPI 30 / 40): 2.500 / 3.000 mm
• Max. Modul (ZPI 30 / 40): 40 (45) / 45 mm
• Max. Verzahnungsbreite: 1.000 mm
• Schwenkbereich Schleifkopf: ±35°
