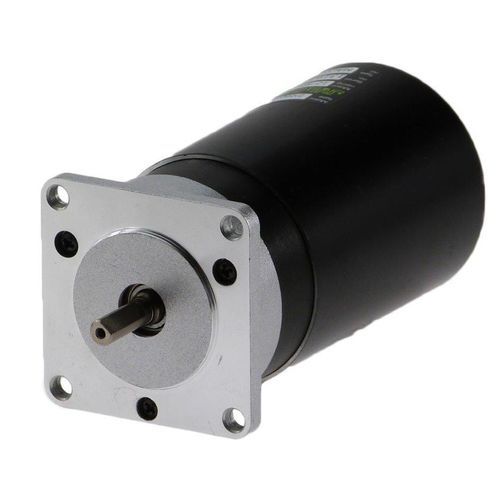

Bürstenloser Servomotor MAC083 seriesDC24 V48 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- DC, bürstenlos
- Spannung
- 24 V, 48 V
- Konfiguration
- Edelstahl, kompakt
- Anzahl der Pole
- mehrpolig
- Weitere Eigenschaften
- hochauflösend, CANopen, EtherCAT, Hochdrehmoment, Hochpräzision, mit integriertem Controller, hohe Effizienz, Präzision, RS-485, Standard, RS-232, mit integriertem Encoder, mit integrierter Steuerung, mit Steuerungssystem, mit integriertem Frequenzumrichter, mit integriertem Motion-Controller, mit integrierter Elektronik
- Leistung
83 W
(0,11 hp)- Drehmoment
0,2 Nm
(0,147512 ft.lb)- Rotationsgeschwindigkeit
4.000 rpm
(25.132,7412 rad.min-1)
Beschreibung
Der integrierte Servomotor MAC083 ist ein 83 W Servomotor, der für Hochleistungspositionierung in einem kompakten All-in-One-Paket entwickelt wurde. Er verfügt über eine neue Generation von absoluten Multiturn-Encodern basierend auf dem Wiegand-Prinzip, wodurch keine Batterie erforderlich ist. Dieser Motor ist Teil der Mini-MAC-Serie von JVL und ist der leistungsstärkste integrierte Motor in der NEMA23-Größe.
Hauptmerkmale
Neuerungen
Verfügbare Varianten
Zubehör
Schnellstart & Inbetriebnahme
Kabel
Stromversorgung
Merkmale / Technische Spezifikationen
Hauptmerkmale
- Doppelte Leistung im Vergleich zum MAC050 (50 W), aber mit derselben Größe
- Sehr hohes Drehmoment-zu-Volumen-Verhältnis
- Spezial-DC-Brushless-Motor für OEM-Anwendungen
- 3-faches Spitzendrehmoment (250 W)
- Empfohlene Versorgungsspannung: 48 VDC von PSU oder Batterie
- Option für absoluten Multiturn-Encoder ohne Batterie oder Getriebe erforderlich
- Kompatibel mit JVL-Standard-Erweiterungsmodulen für Ethernet-, CAN-Bus- und PLC-Anwendungen
- Option für STO-Stecker
- ±0,52° Positionsgenauigkeit (±9,1 Zählungen) aufgrund des magnetischen Encoders
Neuerungen
- Absoluter Multiturn-Encoder basierend auf Erntetechnologie ohne Batterie oder Getriebe
- Ethernet mit hoher Leistung ähnlich wie bei größeren MAC-Motoren
- Neue MOSFET-Technologie für höhere Effizienz und kühlere Betriebsweise
- Encoder-Auflösung: 8192 CPR (höhere Auflösungen geplant)
- Optionen für STO- und/oder Bremsstecker
- Erweiterter FOC-Filter für geringeres Rauschen und verbesserte Motorleistung
Verfügbare Varianten
- MAC083-L1G: Länge 110,5 mm, 83W@24VDC, 0,2 Nm Drehmoment, IP42, Magnetischer Encoder 8192CPR
- MAC083-L1H: Länge 110,5 mm, 83W@24VDC, 0,2 Nm Drehmoment, IP42, Magnetischer + Absoluter Multiturn-Encoder 8192CPR mit STO
- MAC083-L1I: Länge 110,5 mm, 83W@24VDC, 0,2 Nm Drehmoment, IP42, Hochpräziser multipolarer Magnetischer Encoder 32768CPR
- MAC083-L1J: Länge 110,5 mm, 83W@24VDC, 0,2 Nm Drehmoment, IP42, Hochpräziser multipolarer Magnetischer 32768CPR + Absoluter Multiturn-Encoder 24 Bit
Zubehör
- Bremse - Vorne (MAB23..)
- Edelstahl (MAC201-L3..)
- Getriebe
- Erweiterungsmodule (MAC00-xx)
- Anschlussdose (WI1302-2AM17T01NMB)
Schnellstart & Inbetriebnahme
- Kommunikationssoftware: MacTalk
- USB-zu-RS232-Konverter: RS232-USB2.0-1, RS232-M12-1-5-8, USB-RS232/485-OPTO
- IO-Link-Gateway verfügbar
Kabel
- Stromversorgung: WI1000-M12F5TxxN (Optionen: 05 und 20 Meter)
- Ethernet: WI1046-M12M4TxxTRJ45 (Optionen: 05 und 20 Meter)
- Ethernet-Daisychain: WI1046-M12M4TM4TxxT (Optionen: 05 und 20 Meter)
- I/O: WI1009-M12M17TxxN (Optionen: 05 und 20 Meter)
- IO-Gateway: PA0190 (nur für MAC00-Ex41-Module)
Stromversorgung
- CVI/P+ und P+ Schaltnetzteile (120-480W und ~1000W Optionen)
Merkmale / Technische Spezifikationen
- Leistung: 83 W @ 24 VDC
- Spitzendrehmoment: 0,2 Nm (3x Spitzendrehmoment: 250 W)
- Länge: 110,5 mm
- Schutzart: IP42
- Encoder-Optionen: Magnetisch 8192CPR, Magnetisch + Absoluter Multiturn 8192CPR mit STO, Hochpräziser multipolarer Magnetischer 32768CPR, Hochpräziser multipolarer Magnetischer 32768CPR + Absoluter Multiturn-Encoder 24 Bit
- Positionsgenauigkeit: ±0,52° (±9,1 Zählungen)
- Empfohlene Versorgungsspannung: 48 VDC
- Erweiterungsmodule: Ethernet, CAN-Bus, PLC
- STO- und Bremsstecker-Optionen
- Standard-Quadratflansch (Option A), Standard-Quadratflansch mit STO (Option R)
- Farboptionen: Schwarz (A), Grün (B), Weiß (C), Rot (F), Dickschwarz (G), Orange (H)
