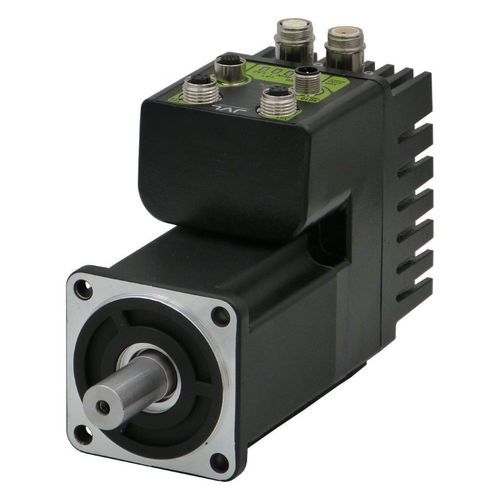

Bürstenloser Servomotor MAC series

220 V240 V115 V

Die MAC804, MAC1004 und MAC1404 sind integrierte Servomotoren der neuen Generation mit eingebauter Ethernet-Schnittstelle, die für hohe Leistung und Flexibilität in der industriellen Automatisierung ausgelegt sind. Diese Motoren bieten Leistungsstufen von 750 W bis 1500 W, mit Spitzenleistungen von bis zu 4,5 kW, und verfügen über ein kompaktes Design mit integriertem Treiber/Controller und einem neuen Harvesting-Encoder, der unbegrenzte Ausfallzeiten ohne Batterie ermöglicht. Die Motoren werden mit 115 bis 230 VAC (optional 320 V DC) geliefert und sind in einer robusten Größe von 80x80 mm erhältlich, was sie für eine Vielzahl von Anwendungen geeignet macht.

Hauptmerkmale

• Kompaktes Design im Vergleich zu früheren Servomotoren
• Kein externes Modul erforderlich, Kostensenkung
• Industrielle Ethernet-Unterstützung mit 6 Protokollen
• Absoluter Multiturn-Encoder mit unbegrenzter Ausfallzeit (keine Batterie erforderlich)
• Safe Torque Off (STO) Eingang
• Versorgungsspannung: 115 bis 230 VAC, optional 320 V DC
• Hohe Energieeffizienz
• Drehzahlbereich: 0–3000 U/min (max 3600 U/min)
• Standard IP55 oder IP66 Schutz
• Breite Palette von Schnittstellenoptionen
• Industrielle M12- und M16-Steckverbinder für raue Umgebungen
• Steckverbinderkompatibilität mit MAC400/800
• Eingebauter PLC (ePLC)
• RS485-Schnittstelle
• CE-, TÜV- und UL-Zertifizierung in Bearbeitung

Optionale Merkmale

• STO-Steckverbinder
• Vorbereitet für SoE-Sicherheit über Ethernet
• IO-Link eingebaut (kostengünstig)
• CANopen-Unterstützung
• Drahtlose Profinet-, EthernetIP- oder Modbus-Schnittstelle
• Industrielles Ethernet: EtherCAT, Profinet, Ethernet IP, etc.
• Optionale interne Bremse
• Schutz bis IP67
• Spezielle Beschichtungsoption für Anwendungen mit hoher G-Kraft und Vibrationen

Technische Spezifikationen

• Encoder-Optionen: Inkrementaler Magnetencoder 8192CPR, Magnetischer + Absoluter Multiturn-Encoder 19bit (in Entwicklung: Multipol 18 bit inkremental)
• Drehzahl: 0–3000 U/min, max 3600 U/min

Modellvarianten und Hauptspezifikationen

• MAC804M2: Länge 172,8 mm, Drehmoment 2,4/7,2 Nm, Leistung 750/2250 W, Einschaltdauer 100%
• MAC804M5 (mit Bremse): Länge 207,3 mm, Drehmoment 2,4/7,2 Nm, Leistung 750/2250 W, Einschaltdauer 100%
• MAC1004M2: Länge 198,0 mm, Drehmoment 3,15/9,55 Nm, Leistung 1000/3000 W, Einschaltdauer 100%
• MAC1404M2: Länge 233,5 mm, Drehmoment 4,7/14,33 Nm, Leistung 1500/4500 W, Einschaltdauer 70%
• MAC1404M5 (mit Bremse): Länge 268,0 mm, Drehmoment 4,7/14,33 Nm, Leistung 1500/4500 W, Einschaltdauer 70%

Zubehör

• Eingebaute Bremse
• Getriebeoptionen (HTRG08..P701..)
• Anschlussdose (WI1302-2AM17T01NMB)
• Testbox (PA0162)

Inbetriebnahme und Konnektivität

• Kommunikationssoftware: MacTalk
• USB-zu-RS485/RS422/RS232-Konverter (RS485-USB-M12M5M8M17)
• Verschiedene Kommunikationskabel für Logikstrom, Ethernet, I/O und Stromversorgung

Stromversorgung

• Schaltnetzteil [P+]: PSU024-0120S1X2AAD1A
• Motorleistung 230VAC: WP0402
• Leistungsabwurfkabel: WP0102

Downloads und Dokumentation

• Technische Daten, Flyer, Schnellstartanleitungen, Benutzerhandbücher, Ethernet-Handbücher, CAD-Zeichnungen und mehr als PDF-Downloads verfügbar

Merkmale / Technische Spezifikationen

• Leistungsbereich: 750 W bis 1500 W (Spitze bis zu 4,5 kW)
• Spannungsversorgung: 115–230 VAC (optional 320 V DC)
• Drehzahl: 0–3000 U/min (max 3600 U/min)
• Schutz: IP55, IP66, optional IP67
• Encoder: Inkrementaler Magnet 8192CPR, Absoluter Multiturn 19bit
• Industrielles Ethernet: 6 unterstützte Protokolle
• Schnittstellen: RS485, CANopen, IO-Link, Wireless, PLC eingebaut
• Zertifizierungen: CE, TÜV, UL (in Bearbeitung)
• Steckertypen: M12, M16
• Optionale interne Bremse und spezielle Beschichtungen
