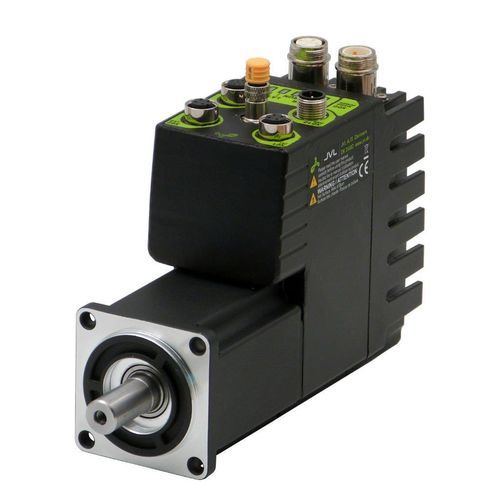

DC-Servomotor MAC404 series

AC48 V115 V

Der MAC404 ist ein integrierter Servomotor der neuen Generation mit integrierter Ethernet-Schnittstelle, der für hohe Leistung und Flexibilität in der industriellen Automatisierung entwickelt wurde. Er verfügt über eine Nennleistung von 400 W (1,2 kW Spitze), einen integrierten Treiber/Controller und einen neuen Erntencoder mit unbegrenzter Ausfallzeit und ohne Batterie. Der Motor wird mit Standard-Industrie-Ethernet geliefert und eignet sich aufgrund seines kompakten Designs und seiner umfangreichen Anschlussmöglichkeiten für eine Vielzahl von Anwendungen. Hauptmerkmale

• Kompakteres Design als frühere Servomotoren
• Keine Notwendigkeit für ein externes Modul, was zu geringeren Kosten führt
• Industrielles Ethernet mit Unterstützung für 6 Protokolle
• Absoluter Multiturn-Encoder mit unbegrenzter Ausfallzeit (keine Batterie)
• Safe Torque Off (STO) Eingang
• Versorgungsspannung: 115 bis 230 VAC, optional 48 VDC
• Sehr energieeffizient
• Drehzahlbereich: 0 - 3000 U/min (max. 3600 U/min)
• Standardschutz: IP55 oder IP66
• Große Auswahl an Schnittstellen
• M12- und M16-Industriesteckverbinder für raue Umgebungen
• Steckverbinder kompatibel mit MAC400/800
• Eingebaute SPS (ePLC)
• RS485-Schnittstelle
• CE-, TÜV- und UL-Zertifizierung in Vorbereitung

Optional Features

• STO Connector
• Vorbereitet für SoE Safety over Ethernet
• IO-Link eingebaut (low cost)
• CANopen
• Freie Profinet, EthernetIP oder Modbus Schnittstelle
• Industrielles Ethernet: EtherCAT, Profinet, Ethernet IP, etc.
• Optionale interne Bremse
• Schutzart bis IP67
• Spezialbeschichtung optional für Anwendungen mit hohen G-Kräften und Vibrationen

Technische Daten

• Stromversorgung: 115-230 VAC (optional 48 VDC)
• Motorgröße: 63x63 mm
• Nennleistung: 400 W
• Spitzenleistung: 1,2 kW
• Nenn-/Spitzendrehmoment: 1,27 / 3,83 Nm
• Drehzahl: 0-3000 RPM (max 3600 RPM)
• Geberoptionen: Magnetischer Inkrementalgeber 8192CPR, Magnetischer + Absoluter Multiturn-Encoder 19bit, Multipol 18 bit inkremental (in Entwicklung)
• Schutzart: IP55, IP66 oder bis zu IP67 (optional)
• Einschaltdauer: 100%
• Industrielle Anschlüsse: M12, M16
• Schnittstelle: Industrial Ethernet (6 Protokolle), RS485, CANopen (optional), Wireless-Optionen, IO-Link
• PLC: Eingebaute ePLC
• Zertifizierungen: CE, TÜV, UL (in Arbeit)

Mechanische Varianten

• MAC404M2: Länge 170 mm, IP42/IP66, 1,27/3,83 Nm, 400/1200 W
• MAC404M3: Länge 170 mm, IP66, 1,27/3,83 Nm, 400/1200 W
• MAC404M5: Länge 203 mm, mit Bremse, IP42, 1,27/3,83 Nm, 400/1200 W
• MAC404M6: Länge 203 mm, mit Bremse, IP66, 1,27/3,83 Nm, 400/1200 W

Zubehör

• Eingebaute Bremse
• Getriebeoptionen (HTRG..050114M..)
• Abzweigdose (WI1302, 2AM17T01NMB)
• Prüfkasten (PA0162)
• Montagegeräte und Bremsen (siehe Bestellnummern der Baugruppen)

Kabel und Stromversorgung

• Stromkabel: WI1000-M12F5TxxN (5m/20m)
• Ethernetkabel: WI1046-M12M4TxxTRJ45 (5m/20m)
• Ethernet-Daisychain: WI1046-M12M4TM4TxxT (5m/20m)
• I/O-Kabel: WI1009-M12M17TxxN (für 17-poligen Stecker)
• Schaltnetzteil: PSU024-0120S1X2AAD1A
• Stromkabel für M16-Stecker: WP0402
• Stromablasskabel für M16-Stecker: WP0102

Downloads und Dokumentation

• Technische Daten
• MAC Flyer
• Detaillierter MAC404 Flyer
• Schnellstart
• MAC404 Abmessungen PDF
• Anschlussbelegung

Videos

• JVL Youtube Channel
• JVL Presentation Video
• MIS17-43 Connection guide
• Anschluss und Test eines integrierten JVL-Motors
• Linearbewegung im geschlossenen Regelkreis
• Drehmoment im geschlossenen Regelkreis
• IO-Link für JVL-Motoren

Technische Merkmale / Spezifikationen

• Motortyp: Integrierter Servomotor
• Modell: Serie MAC404
• Leistung: 400 W Nennleistung, 1,2 kW Spitze
• Drehmoment: 1,27 Nm Nennleistung, 3,83 Nm Spitze
• Drehzahl: 0-3000 U/min (max 3600 U/min)
• Encoder: Inkremental Magnetic 8192CPR, Absolut Multiturn 19bit (Option)
• Schutzart: IP55, IP66, bis zu IP67 (Option)
• Versorgungsspannung: 115-230 VAC, optional 48 VDC
• Industrielles Ethernet: 6 Protokolle werden unterstützt
• Schnittstellen: RS485, CANopen (Option), IO-Link (Option), Wireless (Option)
• Anschlüsse: M12, M16
• PLC: Eingebaute ePLC
• Zertifizierungen: CE, TÜV, UL (in Arbeit)
• Abmessungen: 63x63 mm, Länge 170 mm (Standard), 203 mm (mit Bremse)
• Einschaltdauer: 100%
