Reitstock

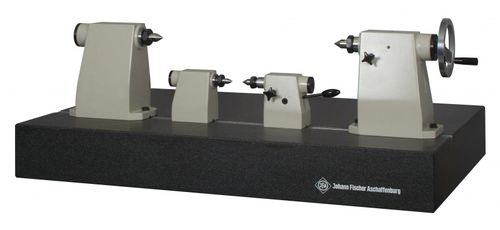

Zum Einsatz in T-Führungs- und Spann-Nuten von Mess-, Prüfbänken und Mess- und Kontrollplatten. Für die Aufnahme von rotationssymmetrischen Werkstücken. Konstruktion Körper aus Guss. Die Standflächen sind fein geschabt. Die Pinolen, die Nutfedern und die auswechselbaren Körnerspitzen 60° sind aus Stahl, gehärtet. Ein Reitstock mit starrer Pinole, ein Reitstock mit axial verstellbarer und feststellbarer Pinole. Die Reitstöcke sind in T-Nuten, Nennmaß nach DIN 650, verstellbar. Bis zur Spitzenhöhe 300 mm lassen sich die Reitstöcke über einen Exzenterspannhebel festlegen. Die Spitzenhöhen 250 und 300 mm zusätzlich mit T-Nutschrauben. Ab Spitzenhöhe 400 mm ausschließlich mit T-Nutschrauben ausgerüstet. Handhebel-Ausführung Die Pinole eines Reitstocks ist federbelastet und über einen Handhebel verstellbar. Bis einschließlich 300 mm Spitzenhöhe. Handrad-Ausführung Die Pinole eines Reitstocks ist durch einen selbsthemmenden Antrieb mit Hilfe eines Handrads verstellbar. Besonders geeignet für das feinfühlige Spannen von leicht zu deformierenden bzw. schweren Prüfstücken. Genauigkeit >Höhen- und Seitengleichheit der Pinolenachsen zueinander, zur Meßfläche der Basisplatte und zu >den vertikalen Führungswangen der T-Führungs- und Spann-Nuten: >0,002 mm, Ausführung Handhebel, Nr. 312 01 0, Ausführung Handrad, Nr. 314 01 0 >0,012 mm , Ausführung Handhebel, Nr. 312 11 0, Ausführung Handrad, Nr. 314 11 0
