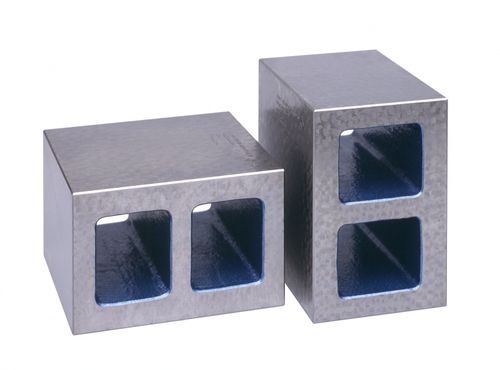

Hochpräzisions-Messgerät

Ausführung Aus Spezialguss gefertigt. Paarweise bearbeitet. >Ausführung A: Ohne Spannschlitze, ohne T-Nuten. >Ausführung B: Mit Spannschlitzen (ohne Abb.). >Ausführung C: Mit T-Spann-Nuten nach DIN 650 (ohne Abb.). Bearbeitung >4-seitig genau. Die vier Längsflächen sind paarweise eben, parallel und im Winkel 90° zueinander nach Maßgabe der angegebenen Genauigkeit bearbeitet. Die Stirnflächen sind geschlichtet. >6-seitig genau. Paarweise allseitig eben, parallel und im Winkel 90° zueinander nach Maßgabe der angegebenen Genauigkeit bearbeitet. JFA Genauigkeit III >Genauigkeit 0,040 mm, geschlichtet und egalisiert. >Ausführung A, 4-seitig genau, Bestell-Nr. 620012. 6-seitig genau, Bestell-Nr. 620212. >Ausführung B, 4-seitig genau, Bestell-Nr. 621012. 6-seitig genau, Bestell-Nr. 621212. >Ausführung C; 4-seitig genau. Bestell-Nr. 622012. 6-seitig genau, Bestell-Nr. 622212. JFA Genauigkeit I >Genauigkeit 0,010 mm, fein geschabt und tuschiert. Ausführung A, 4-seitig genau, Bestell-Nr. 620015. 6-seitig genau, Bestell-Nr. 620215. >>Ausführung B, 4-seitig genau, Bestell-Nr. 621015. 6-seitig genau, Bestell-Nr. 621215. >Ausführung C, 4-seitig genau, Bestell-Nr. 622015. 6-seitig genau, Bestell-Nr. 622215. JFA Genauigkeit I++ >Genauigkeit 0,002 mm, feinst geschabt und tuschiert. >Ausführung A, 4-seitig genau, Bestell-Nr. 620017. 6-seitig genau, Bestell-Nr. 620217. >Ausführung B, 4-seitig genau, Bestell-Nr. 621017. 6-seitig genau, Bestell-Nr. 621217. >Ausführung C, 4-seitig genau, Bestell-Nr. 622017. 6-seitig genau, Bestell-Nr. 622217.
