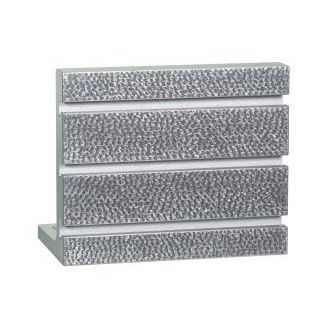

Haltewinkel

90°Gusseisen

Als Präzisions-Spannzeuge auf Werkzeugmaschinen, Mess- und Kontrollplatten, Anreißplatten und Koordinaten-Messgeräte einsetzbar. Konstruktion Formstabile, verwindungssteifer Gusskörper. Ab 300 mm gemeinsamer Kantenlänge von Stand- und Spannfläche mit Diagonal-Innenverrippung. Mit Spannschlitzen in der Standfläche. Ausführung BS, Spannschlitze in der Spannfläche >2-seitig genau, Nr. 65001. >Allseitig genau, Nr. 65021. (Ohne Abbildung). Ausführung BN, T-Spann-Nuten nach DIN 650 in der Spannfläche >2-seitig genau, Nr. 65101. >Allseitig genau, Nr. 65121. Bearbeitung >2-seitig genau, Standfläche und Spannfläche sind wahlweise in den angegebenen Genauigkeiten eben und im Winkel 90° fein bearbeitet. Die Seitenflächen sind geschlichtet. >Allseitig genau, Standfläche, Spannfläche und die schmalen Außenseiten sind wahlweise in den angegebenen Genauigkeiten eben, parallel und im Winkel 90° fein bearbeitet. Genauigkeit >JFA Genauigkeit II: 0,020 mm, fein geschliffen >JFA Genauigkeit I: 0,008 mm, fein geschabt und tuschiert >JFA Genauigkeit I+: 0,004 mm, besonders fein geschabt und tuschiert >JFA Genauigkeit I++: 0,002 mm, feinst geschabt und tuschiert
