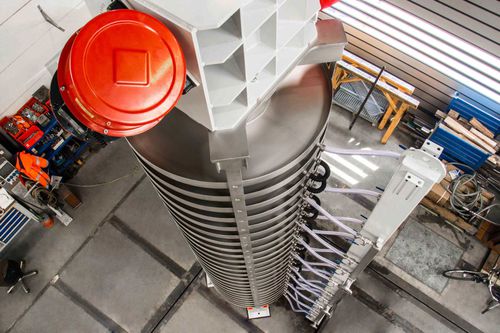

Der Wendelkühler ist eine besondere Bauform der Wendelförderer, die während der vertikalen Förderung auf Basis der Schwingfördertechnik eine gleichzeitige Kühlung des Schüttgutes ermöglicht. Die Förderbahn verläuft unter Steigung schraubenförmig um ein Torsionsrohr. Wendelkühler kombinieren die Vorteile der schonenden, vertikalen Förderung von Schüttgütern mittels Schwingförder­technik auf dem Wendelförderer bei gleichzeitiger thermischer Behandlung und können mit verschiedenen Kühlmedien betrieben werden. Die Förderung er­folgt mittels der in der Schwingfördertechnik bekannten Mikrowurfbewegung, die durch Anpassung von Schwingweite, Frequenz und Anlenkung (Wurfwinkel) individuell auf den Anwendungsfall und den Maschinentyp ausgelegt wird. Wendelkühler stehen sowohl für kontakt-, für konvektive und für die Kombination beider Wärmeübertragungsarten zur Verfügung. Bei der Kontaktwärmeübertragung – ohne direkten Kontakt zwischen Kühlmedium und Produkt – führt das Design des Doppelbodens zu einer gleichmäßigen Wärmeübertragung über die gesamte Rondenbreite. Die Bauart der Kühlronde mit gesch­weißter Rondenbordwand erzielt eine hohe mechanische Stabilität, bei der die, durch das sonst übliche Drücken der Wen­delronden, normale Reduzierung der Blechstärken im Biegeradius entfällt. Die Kühlwasserversorgung über den Kühlwasserverteiler wird ebenfalls passend auf den Anwendungsfall geliefert. Bei der konvektiven Wärmeübertragung wird das Kühlmedium – mit direktem Kontakt zwischen Kühlmedium und Produkt – direkt auf das Produkt geführt und überströmt oder durchströmt dieses.
