Luftkühler

Oberflächendrehbar

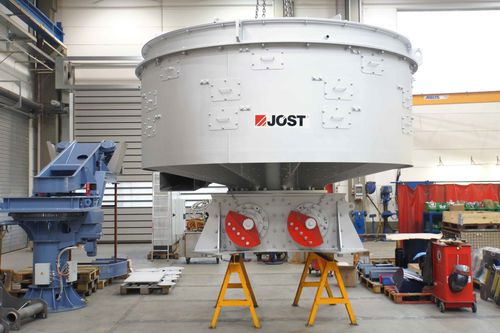

Maschinendynamik: Ein zylinderförmiger Maschinenkörper, der im Randbereich mit einer geschlossenen wendelförmigen Förderstrecke ausgerüstet ist wird mittels diskret aufgebauter Unwuchterregerzellen in eine Schwingung versetzt, die einen rotatorische Komponente und eine Vertikalkomponente aufweist. Durch diese besondere Schwingungform werden die Gußteile langsam und ohne Mikrowurfbewegung auf dem ansteigenden Wendelgang gefördert. Thermodynamik: Ein dem Gussteilemassenstrom entgegengerichteter Luftmassenstrom strömt durch den Wendelgang und kühlt die Gussteile. Das Grundprinzip basiert auf dem Gegenstromwärmetausch Guß/Luft wobei die Summe der Oberfläche aller gleichzeitig im Wendelgang befindlichen Gußteile die gesamte für den Wärmetausch zur Verfügung stehende Oberfläche darstellt. Gegenstromwärmetausch stellt das physikalisch effizienteste Verfahren für den Wärmeaustausch dar und weist den bestmöglichen Wirkungsgrad auf. Ausführung: Die Transportfläche für die Gußteile besteht aus segmentierten Kreisabschnitten welche aus verschleißfestem starkwandigem Manganstahl gefertigt sind und auf einer Tragkonstruktion befestigt sind.
