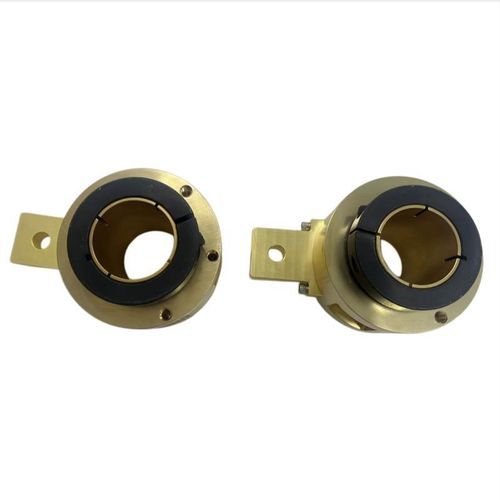

Schleifring mit Durchgangsbohrung DHK050

Durchgangsbohrungfür Roboterfür Schweißanwendungen

Kurzbeschreibung:
DHK050-1-450A Hochstrom-Durchführungs-Schleifring zur Energieversorgung von Schweißrobotern.

Produktübersicht:
Dieser robuste Durchführungs-Schleifring mit 50 mm Innenbohrung ist für die rotative Leistungsübertragung in automatisierten Schweißrobotersystemen ausgelegt. Das Einkreissystem unterstützt 450 A Dauerstrom für 360°-Drehung ohne Kabelverdrillung oder intermittierende Stromunterbrechungen durch wiederholte Armbewegungen. Das Hauptgehäuse besteht aus H62-Kupfer und ist mit einem verstärkten Stahl-Sperring für vibrationsresistente Befestigung ausgestattet. Edelmetallkontakte halten die dynamische Widerstandsänderung < 10 mΩ, um eine stabile Leistungsabgabe sicherzustellen. Ausgelegt für bis zu 6 rpm mit IP51-Schutz, geeignet für typische Schweißwerkstatt-Umgebungen. Struktur- und Montageanpassungen sind zur Anpassung an spezielle Einbauvorgaben möglich.

Wettbewerbsvorteile:

• 1. Stabile 450 A Hochstromversorgung
  Die Einkanal-Konfiguration unterstützt AC- und DC-Schweißquellen und reduziert Lichtbogenfluktuationen bei kontinuierlichem Schweißen.
• 2. Stahlsperring für vibrationsresistente Montage
  Der verstärkte Stahlsperring bietet starke Klemmkraft, um Versatz und schlechten Kontakt bei langzeitiger, langsamer Drehung zu verhindern.
• 3. Edelmetall-Kontaktsystem mit geringer Drift
  Edelmetallkontakte sind gegen Lichtbogenablation und Oxidation beständig und halten die Widerstandsdrift über lange Zyklen minimal.
• 4. H62-Kupfergehäuse für effiziente Wärmeableitung
  H62-Kupfer gewährleistet hohe elektrische Leitfähigkeit und Wärmeableitung, um Überhitzung bei andauernder hoher Strombelastung zu vermeiden.
• 5. Industriegeeignete Umgebungsbeständigkeit
  Betriebsbereich -30°C bis +80°C, Umgebungsfeuchte < 70% RH; IP51-Schutz gegen Feinstaub und leichte Spritzer; 6 rpm für langsam drehende Schweißpositionierer.
• 6. Großzügige 50 mm Durchgangsbohrung
  Die vergrößerte Mittelbohrung ermöglicht das Verlegen von Kabeln und Leitungen innerhalb von Roboterarmen und vereinfacht die Installation vor Ort.

Gängige Anwendungsbereiche:

• Hauptstromzuführung für Gelenke von mehrachsigen Schweißrobotern
• Leistungsübertragung für langsam drehende Schweißpositionierer
• Drehende Energieversorgung für rotierende Vorrichtungen in automatisierten Schweißlinien
• Stromanschluss an Drehtischen und Manipulatoren in schweren Schweißstationen

Fabrikqualität & Anpassung:
Jeder Schleifring durchläuft Lastzyklustests, Prüfungen des dynamischen Widerstands, dielektrische Spannungsprüfungen und Rotationsausdauertests vor der Auslieferung. Anpassungsoptionen für Sperring-Abmessungen, Bohrbild des Montageflansches und verbesserte Dichtung für rauere Umgebungen sind verfügbar.

Technische Daten:

• Modell: DHK050
• Bohrung (Innendurchmesser): 50 mm
• Schaltungen: 1
• Nennstrom: 450 A
• Spannungskompatibilität: 0~380 V AC/DC
• Hauptgehäusematerial: H62 Kupfer
• Sperring: Verstärkter Stahlsperring (vibrationsresistent)
• Kontaktart: Edelmetallkontakte
• Dynamische Widerstandsvariation: < 10 mΩ
• Maximale Drehzahl: 6 rpm (Niedriggeschwindigkeit)
• Schutzart: IP51
• Betriebstemperaturbereich: -30°C bis +80°C
• Maximale Umgebungsfeuchte: < 70% RH
• Typische Anwendungen: Schweißroboterarme, Schweißpositionierer, rotierende Vorrichtungen, Drehtische für Schweißmanipulatoren
• Anpassung: Struktur- und Montageanordnungsänderungen unterstützt
