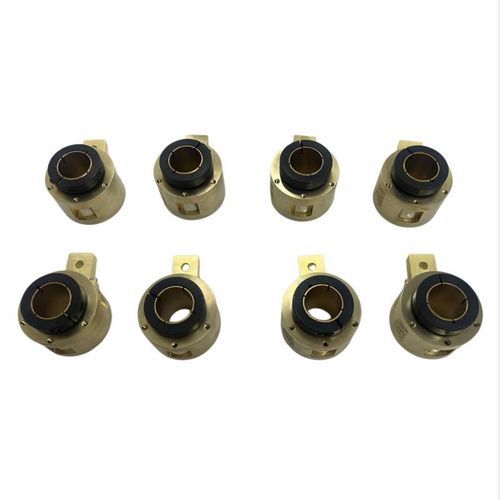

Durchgangsbohrungs-Schleifring DHK050

für Schweißanwendungenfür RoboterStahl

Kurzbeschreibung
Dieser Durchgangs-Schleifring mit 50 mm Bohrung ist für die rotative Stromübertragung von Schweißrobotern ausgelegt. 1-Kreis, Nennstrom 450 A, kompatibel mit 0~380 V AC/DC. Gehäuse aus H62-Kupfer mit verstärktem Stahl-Arretierungsring für vibrationssichere Befestigung; Edelmetallkontakte halten die dynamische Widerstandsvariation < 10 mΩ für stabile Leistungsabgabe. Ausgelegt für bis zu 6 U/min Niedergeschwindigkeit, IP51 Staubschutz passend für typische Schweißwerkstattumgebungen. Strukturkundenspezifikationen möglich.

Produktübersicht
Dieser robuste Durchgangs-Schleifring mit 50 mm Innenbohrung bietet dedizierte Hardware für die rotative Stromübertragung in automatisierten Schweißroboter-Systemen. Die 1-Kreis-Architektur führt kontinuierlich 450 A, während sie 360°-Drehung der Robotergelenke ermöglicht und Kabelverdrillung, Ermüdungsbrüche und intermittierende Stromunterbrechungen durch wiederholte Armbewegungen verhindert.

Kernwettbewerbsvorteile

• Stabile Hochstromversorgung 450 A
  Das Einkanal-Design erfüllt die Leistungsanforderungen robotergestützter Schweißprozesse und ist mit AC/DC-Schweißnetzteilen kompatibel, wodurch Lichtbogenfluktuationen bei längeren Schweißvorgängen reduziert und Ausschussraten gesenkt werden.
• Stahl-Arretierungsring für vibrationsfesten Einbau
  Der verstärkte Stahl-Arretierungsring bietet hohe Klemmkraft, um Versatz und lose Kontaktfehler durch zyklische mechanische Vibrationen bei langanhaltender Niederdrehzahlrotation zu verhindern.
• Edelmetall-Kontaktsystem mit geringer Drift
  Edelmetallkontakte widerstehen Lichtbogenablation und Oxidation; die Drift des dynamischen Widerstands bleibt über lange Zyklen minimal, wodurch ungeplante Stillstände reduziert werden.
• H62-Kupferbauweise für effiziente Wärmeabfuhr
  H62-Kupfer bietet hohe elektrische Leitfähigkeit und Wärmeableitung und führt die unter Dauerbelastung erzeugte Wärme ab, um interne Überhitzung zu verhindern.
• Industrielle Umgebungsbeständigkeit
  Betrieb von -30°C bis +80°C bei Umgebungsluftfeuchte < 70% RH. IP51 schützt interne Baugruppen vor Werkstattstaub, Schweißrauch und leichten Spritzern. Die Bewertung 6 U/min entspricht langsam drehenden Schweißpositionierern und Drehgelenken.
• Großzügige 50 mm Durchführungsbohrung
  Die vergrößerte Zentralbohrung bietet Platz für Kabel- und Rohrverlegung innerhalb von Roboterarmen und erleichtert die Installation vor Ort.

Gängige Anwendungsszenarien

• Rotative Hauptstromführung für Gelenke von Mehrachsen-Schweißrobotern
• Stromübertragung für langsam drehende rotative Schweißpositionierer
• Stromversorgung für rotierende Vorrichtungen in automatisierten Schweißfertigungsanlagen
• Rotative Stromverbindung an Drehtischbaugruppen schwerer industrieller Schweißmanipulatoren

Werksqualität & Anpassungsversprechen
Jeder fertiggestellte Schleifring durchläuft strenge Vorlieferungsprüfungen, einschließlich Hochstrom-Belastungszyklen, dynamischer Widerstandskontrollen, Durchschlagspannungsprüfungen und Rotationsausdauertests. Anpassungen der Arretierungsringabmessungen, Befestigungslochbilder und Dichtungsverbesserungen werden unterstützt, um standortspezifische Installationsanforderungen zu erfüllen. Formale Prüfberichte auf Anfrage erhältlich.

Technische Daten

• Modell: DHK050 series
• Innenbohrung: 50 mm
• Schaltkreise: 1
• Nennstrom: 450 A
• Spannungskompatibilität: 0~380 V AC/DC
• Gehäusematerial: H62-Kupfer
• Arretierungsring: Stahl (verstärkt)
• Kontaktmaterial: Edelmetallkontakte
• Variation des dynamischen Widerstands: < 10 mΩ
• Maximale Drehzahl: 6 U/min (Niedergeschwindigkeit)
• Schutzart: IP51
• Betriebstemperaturbereich: -30°C bis +80°C
• Umgebungsfeuchte: < 70% RH
• Typische Prüfungen: Hochstrom-Belastungszyklen, dynamischer Widerstandstest, Durchschlagprüfung, Rotationsausdauer
• Anpassung: Arretierungsringspezifikationen, Befestigungslochlayout, Dichtungsupgrades
