Durchgangsbohrungs-Schleifring DHK025

für RobotikMessingKunststoff

Kurzbeschreibung

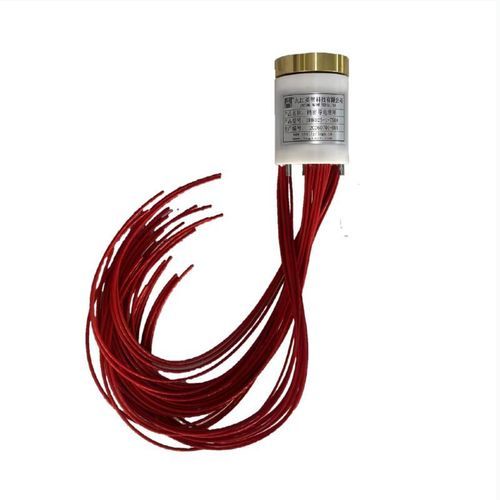

DHK025-1-750A Hochstrom-Collectorring (Durchgangsbohrung 25 mm, 1 Kanal).

Produktübersicht
Dieser durchgehende Hochleistungs-Collectorring ist eine dedizierte Drehstromübertragungskomponente für automatisierte Schweißanlagen. Der Standard-Innenbohrungsdurchmesser beträgt 25 mm. Der Einzelkanal unterstützt sehr hohe Ströme und überträgt kontinuierlich die Hauptschweißleistung bei unbegrenzter 360°-Drehung von Schweißroboterarmen, um Kabelverdrehung, -verwicklungen und -brüche durch häufige Gelenkbewegungen zu verhindern.

Kernvorteile

• Hohe Stromkapazität: Einzelkanal Nennstrom 750 A, kompatibel mit AC- und DC-Schweißstromquellen zur Erfüllung der Anforderungen schwerer Industrieroboter und zur Stabilisierung der Schweißleistung.
• Edelmetall-Niedrigwiderstandskontakte: Edelmetall-Kontaktpaare bieten Funkenunterdrückung, Oxidationsbeständigkeit und Abriebfestigkeit; die dynamische Kontaktwiderstandsvariation liegt < 10 mΩ für einen stabilen Schweißbogen.
• Rotor H62 (Messing): Rotor aus H62-Messing mit hoher elektrischer und thermischer Leitfähigkeit für exzellente Wärmeableitung bei Dauerbetrieb mit 750 A.
• Isolierter technischer Kunststoffstator: Hochfester Isolationsstator, geeignet für Schweißwerkstattumgebungen und reduziert Rotor/Stator-Verschleiß.
• Umweltanpassung & IP51-Schutz: Geschützt gegen Staub und senkrechte Wasserspritzer (IP51). Betriebstemperaturbereich -30 °C bis +80 °C und Betriebsdrehzahl bis zu 50 U/min.
• 25 mm Durchgang & Anpassung: 25 mm Mittelloch für interne Roboterverkabelung. Unterstützung für kundenspezifische Kabellängen, Kabelausgangsrichtungen, Montagekonstruktionen und höhere Schutzarten zur Anpassung an den Einbauraum des Roboters.

Hauptanwendungsszenarien

• Drehstromübertragung der Hauptleistung für mehrachsige automatische Schweißroboterarme
• Stromführung für drehbare Schweißpositionierer und drehbare Schweißvorrichtungen
• Stromversorgung von Drehgelenken bei schweren Schweißmanipulatoren
• Komponenten für rotierende Schweißarbeitsplätze in automatisierten Produktionslinien

Werksqualität & Tests
Jeder Collectorring wird vor Auslieferung vollständig geprüft, einschließlich Hochstrombelastungstest, Widerstandsschwankungstest, AC/DC-Spannungsfestigkeitstest und Dauerdrehprüfung. Anpassungen und Prüfberichte sind erhältlich.

Technische Daten

• Modellserie: DHK025
• Innenbohrung: 25 mm Durchgangsbohrung
• Anzahl der Schaltkreise: 1 Kanal
• Nennstrom: 750 A (Einzelkanal)
• Spannungskompatibilität: 0 ~ 380 V AC/DC
• Rotormaterial: H62 (Messing) (hohe elektrische und thermische Leitfähigkeit)
• Stator-Material: Isolierter technischer Kunststoff
• Kontaktart: Edelmetall-Kontaktpaare (geringe dynamische Widerstandsvariation < 10 mΩ)
• Schutzart: IP51 (Staub & senkrecht tropfwassergeschützt)
• Maximale Drehzahl: bis zu 50 U/min
• Betriebstemperaturbereich: -30 °C bis +80 °C
• Anpassung: Kabellänge, Montagekonstruktion, Kabelausgangsrichtung und höhere Schutzarten verfügbar
• Typische Anwendungen: Schweißroboterarme, drehbare Schweißvorrichtungen, Schweißpositionierer, schwere Schweißmanipulatoren, automatisierte Schweißarbeitsplätze
