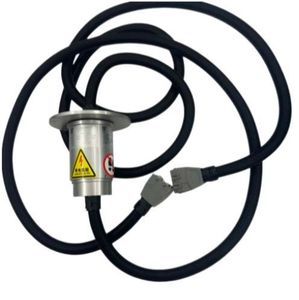

Ethernet-Schleifring FHS135-24-10115

PROFIBUSfür CAN-BusRS-485

Kurzbeschreibung

Pitch-Schleifring konzipiert für 1,25–5,5 MW Windturbinen zur kontinuierlichen Übertragung von Leistung und Signalen unter rauen Umwelt- und Vibrationsbedingungen. Hauptmaterialien sind importiert und die Fertigung folgt strengen Prüf- und Qualitätsverfahren, um lange Lebensdauer und stabile Leistung sicherzustellen.

Produktdetails (Tabelle)

Modell: FHS135-24-10115
Anzahl der Kreise: 24
Betriebstemperatur: -40℃ ~ +65℃
Nennstrom: anpassbar
Arbeitshumidity: ≤70%
Nennspannung: 0 ~ 240 VAC/VDC
Schutzart: IP54
Isolationswiderstand: ≥1000MΩ @ 500VDC
Gehäusematerial: Aluminiumlegierung
Isolationsfestigkeit: 1500 VAC @ 50Hz, 60s, 2mA
Elektrischer Kontaktmaterial: Edelmetall
Dynamische Widerstandsvariation: ≤10 mΩ (wie angegeben)
Anschlussleitungs-Spezifikation: Buntes, mit Teflon isoliertes, verzinntes, flexibel verdrilltes Kabel
Drehzahl: 0 ~ 600 rpm
Anschlusslängen: 500mm + 20mm

Produktzeichnung

Zeichnung verfügbar für die FHS135-Serie (Diagramm und Maßzeichnung in der Produktdokumentation).

Übersicht Pitch-Schleifring

Speziell für Pitch-Steuersysteme auf Multi-MW-Turbinen entwickelt, widersteht der Schleifring niedrigen Temperaturen, hoher Luftfeuchte, Wind/Sand und Vibrationen und bietet einen stabilen, wartungsarmen Betrieb für anspruchsvolle Einsatzorte.

Funktionen

• Importierte Kontaktmaterialien mit militärischer Galvanisierung für niedrigen Kontaktwiderstand und lange Lebensdauer
• Multi-Kontakt-Technologie pro Kanal zur zuverlässigen Signalübertragung
• Optionales Temperaturregelsystem für extreme Umgebungen
• Unterstützt RS485, CAN-BUS, PROFIBUS, Ethernet und andere Bussysteme
• Entwurf gemäß militärischer Vibrationsnormen für Turbinenumgebungen
• Staubschutz-Design geeignet für Wüstenumgebungen
• Standardgehäuse und Flansch aus Aluminium für Herstellerkompatibilität

Typische Anwendung

Windkraftanlagen; schwere Maschinen; Industrieroboter; medizinische Geräte; Steuer- und Anzeigesysteme.

Unsere Vorteile

• Produkt: Überträgt analoge und digitale Signale über Gold-zu-Gold-Kontakte; bis zu 135 Kanäle möglich; modulares Design gewährleistet Produktkonsistenz; kompakte Bauform; flexible, verzinnte Teflonleitungen; lange Lebensdauer und wartungsarm; 360° Dauerrotation zur Übertragung von Leistung und Daten.
• Unternehmen: OEM/ODM-Fähigkeiten, erfahrene F&E- und Produktionsteams zur Erfüllung kundenspezifischer Anforderungen.
• Support: After-Sales- und technischer Support durch erfahrenes Technikteam.

Technische Daten

• Modell: FHS135-24-10115 (FHS135-Serie)
• Anzahl der Kreise: 24
• Betriebstemperatur: -40℃ ~ +65℃
• Nennstrom: anpassbar
• Arbeitshumidity: ≤70%
• Nennspannung: 0 ~ 240 VAC/VDC
• Schutzart: IP54
• Isolationswiderstand: ≥1000MΩ @ 500VDC
• Isolationsfestigkeit: 1500 VAC @ 50Hz, 60s, 2mA
• Elektrischer Kontaktmaterial: Edelmetall
• Dynamische Widerstandsvariation: ≤10 mΩ (spezifiziert)
• Gehäusematerial: Aluminiumlegierung
• Anschlussleitung: Buntes, mit Teflon isoliertes, verzinntes, flexibel verdrilltes Kabel; Länge 500mm + 20mm
• Drehzahl: 0 ~ 600 rpm
