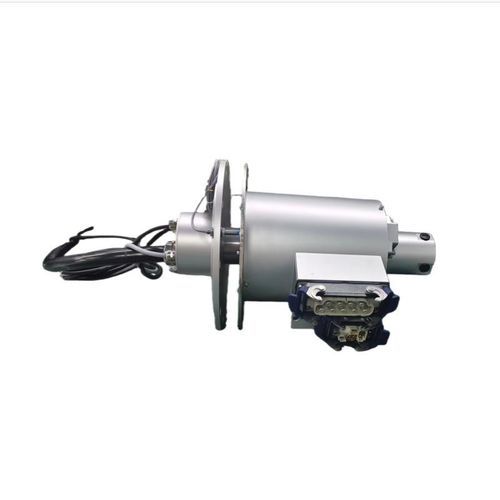

Elektrischer Schleifring FHS190-12-20214

Durchgangsbohrungfür Windkraftanlagefür Windradmontage

Produktübersicht
Das FHS190-12-20214 von INGIANT TECH ist ein präzisionsgefertigter Schleifring mit 12 Leitungen, entwickelt für Pitch-Steuerungssysteme von Windturbinen. Er überträgt kontinuierlich Hochleistungsstrom, Steuersignale und Bussystem-Kommunikation zwischen dem rotierenden Nabenbereich und der stationären Gondel, um präzise Pitch-Anpassungen zu ermöglichen. Für raue Onshore- und Offshore-Bedingungen konzipiert, mit integrierter Heizung, Schutzart IP65 und militärisch angelehnter Zuverlässigkeit, geeignet für 1,5MW–3MW Turbinen.

Kurzbeschreibung
Modell: FHS190-12-20214 (ER-80/400 2.0G4)
Anzahl Leitungen: 12 Leitungen
Nennstrom: 5 × 80A (400VAC, Leistungskreise), 3 × 2A (24VDC, Sicherheitskette), 4 × 2A (24VDC, CANopen-Signale)
Nennspannung: 0–440VAC / 240VDC
Isolationswiderstand: ≥1000MΩ @500VDC (Leistung); ≥500MΩ @500VDC (Signal)
Durchschlagfestigkeit: 2500VAC @50Hz, 60s (Leistung); 500VAC @50Hz, 60s, 2mA (Signal)
Dynamischer Übergangswiderstand: ≤10mΩ
Betriebsgeschwindigkeit: 0–30 RPM
Betriebstemperatur: -30°C bis +55°C
Lagerungstemperatur: -40°C bis +70°C
Schutzart: IP65
Höhenbewertung: ≤4000 m
Gehäusematerial: Aluminiumlegierung / Baustahl
Kontaktmaterial: Edelmetall
Integrierte Merkmale: Innenheizung, Geschwindigkeitsensor, Encoder-Schnittstelle (Beispiele: YTD2IB14Y778, 10000T1KAK2 (25G))

Kernvorteile

• Optimierte Schaltkreis-Konfiguration für Pitch-Systeme: Mehrkreis-Design mit fünf Hochleistungs-80A/400VAC-Kanälen für Pitch-Antrieb, drei 2A/24VDC-Sicherheitskanälen und vier 2A/24VDC-CANopen-Signalkanälen zur Trennung von Leistung, Sicherheit und Kommunikation.
• Integrierte Sensor- & Encoder-Unterstützung: Vorgeinstallierter Drehzahlsensor und Encoder-Schnittstelle (Beispiele angegeben) für Echtzeit-Positionsüberwachung und geringeren Installationsaufwand.
• Robustheit in extremen Umgebungen: IP65-Schutz, beständig gegen Salznebel, Vibrationen und extreme Temperaturen; Innenheizung verhindert Kondensation und Vereisung; Edelmetallkontakte gewährleisten niedrigen dynamischen Widerstand und lange Lebensdauer (>20 Millionen Umdrehungen als Konstruktionsziel).
• Mechanisch robust & einfache Montage: Verstellbare Gesamtlänge (410–540 mm), Durchgangsbohrung 190 mm, modulare Kabelausgänge, vormontierte Kabelverschraubungen und abnehmbare Zubehörteile zur vereinfachten Integration.
• Anpassbare & normkonforme Auslegung: Schaltkreis-, Spannungs-/Stromwerte, Abmessungen und Kommunikationsprotokolle (PROFIBUS, EtherCAT, PROFINET) können turbine-spezifisch ausgelegt werden; Herstellung unter strengen Qualitätskontrollen und Ausrichtung an Windindustrie-Spezifikationen (IEC 61400).

Anwendungsbereiche

• Pitch-Steuerung von Windturbinen: Entwickelt für Onshore- und Offshore-Turbinen 1,5MW–3MW.
• Erneuerbare Energieanlagen: Nabe-Gondel-Verbindung, Pitch-Antriebe und rotierende Energieübertragung in Windparks.
• Industrielle rotierende Ausrüstungen: Niedrigdrehende, hochzuverlässige Leistung- und Signalübertragung in rauen rotierenden Anwendungen.

Technische Daten

• Modell: FHS190-12-20214 (ER-80/400 2.0G4)
• Leitungen: 12
• Leistungskreise: 5 × 80A (400VAC)
• Sicherheitskreise: 3 × 2A (24VDC)
• Signal-/CANopen-Kreise: 4 × 2A (24VDC)
• Nennspannung: 0–440VAC / 240VDC
• Isolationswiderstand: ≥1000MΩ @500VDC (Leistung); ≥500MΩ @500VDC (Signal)
• Durchschlagfestigkeit: 2500VAC @50Hz 60s (Leistung); 500VAC @50Hz 60s 2mA (Signal)
• Dynamischer Übergangswiderstand: ≤10mΩ
• Betriebsgeschwindigkeit: 0–30 RPM
• Betriebstemperatur: -30°C bis +55°C
• Lagerungstemperatur: -40°C bis +70°C
• Schutzart: IP65
• Höhe: ≤4000 m
• Gehäusematerial: Aluminiumlegierung / Baustahl
• Kontaktmaterial: Edelmetall
• Innenheizung: Ja (verhindert Kondensation/ Vereisung)
• Geschwindigkeitsensor & Encoder-Schnittstelle: Integriert (Beispiele angegeben)
• Lebensdauer: >20 Millionen Umdrehungen (konstruktionsorientiert)
• Mechanische Abmessungen: Verstellbare Gesamtlänge 410–540 mm; Durchgangsdurchmesser 190 mm
• Installation: Modulare Kabelausgänge und vormontierte Kabelverschraubungen; abnehmbare Zubehörteile inbegriffen
