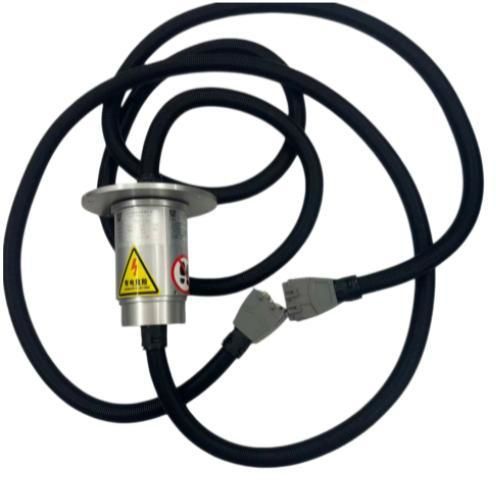

PROFIBUS-Schleifring FHS120-15-10112

RS-485für CAN-Buszweiteilig

Markenprofil & Produktübersicht
In-giant ist ein Hightech-Unternehmen, das sich auf Forschung & Entwicklung sowie Fertigung von präzisen rotierenden Verbindungselementen spezialisiert hat und über mehr als zehn Jahre Erfahrung mit Schleifringen für Windenergie verfügt. Nach ISO9001 zertifiziert betreibt das Unternehmen eigene F&E-Labore, standardisierte Produktionswerkstätten und hält mehrere Kernpatente. Der In-giant FHS120-15-10112 Pitch-Schleifring ist ein dedizierter 1:1 Austausch für den deutschen SCHLEIFRING 5k0210103 / REC.C1 (1,5MW). Gemäß den offiziellen Zeichnungen gefertigt, entspricht er dem Original in mechanischen Abmessungen, Montageflächen, elektrischen Parametern und Kommunikationsprotokollen und ermöglicht eine direkte Montage ohne Vor-Ort-Modifikation, wodurch lange Lieferzeiten und begrenzte Ersatzteilverfügbarkeit importierter Originale vermieden werden.

Kerntechnische Spezifikationen (nach offiziellen Zeichnungen)
Elektrische Leistungsparameter
Position: Gesamtkanäle
Technische Spezifikation: 15 Leitungen (konfiguriert für 1,5MW Pitch-System; voll kompatibel mit der Kanalbelegung des SCHLEIFRING 5k0210103 / REC.C1 Originals)

Mechanische Struktur- und Abmessungsparameter
Position: Kompatibles Modell
Technische Spezifikation: Vollständig austauschbar mit SCHLEIFRING 5k0210103 / REC.C1 für 1,5MW Pitch-Systeme

Position: Strukturtyp
Technische Spezifikation: Geteilte Rotor-Stator-Struktur, Jumper + Steckverbinder an beiden Enden; 3 unabhängige isolierte Kabelbündel

Position: Montageausführung
Technische Spezifikation: 1:1 Nachbildung der Originalgröße, Standard 6×Ø9 Durchgangslöcher; keine Vor-Ort-Änderung erforderlich

Position: Nennbetriebsdrehzahl
Technische Spezifikation: 0–30 U/min, abgestimmt auf die niedrigdrehenden Betriebsbedingungen von 1,5MW Pitch-Systemen

Position: Gehäusematerial
Technische Spezifikation: Aluminiumlegierung + Edelstahl für Festigkeit und Korrosionsbeständigkeit

Position: Installationsanforderung
Technische Spezifikation: Während der Montage waagerecht ausrichten, um Rotationskonzentrizität und Lebensdauer sicherzustellen

Umweltanpassung & Schutzparameter
Position: Schutzart
Technische Spezifikation: IP65 mit doppellagiger dynamischer Abdichtung und wellrohrförmiger Schutzleitung; staubdicht, wasserdicht, kondensationsgeschützt

Position: Betriebstemperatur
Technische Spezifikation: -40°C bis +55°C, geeignet für komplexe weltweite Windfeld-Umgebungen

Position: Lagertemperatur
Technische Spezifikation: -45°C bis +70°C

Position: Betriebsfeuchte
Technische Spezifikation: ≤95% rF (nicht kondensierend)

Position: Max. anpassbare Höhe
Technische Spezifikation: ≤4000 m

Kommunikation & Systemkompatibilität
Position: Unterstützte Protokolle
Technische Spezifikation: Profibus, CAN-BUS, RS485 (unterstützt gängige Protokolle der Windindustrie)

Position: Übertragungsleistung
Technische Spezifikation: Keine Verzögerung, kein Datenverlust; stabile Echtzeitübertragung von Pitch-Signalen

Position: Gerätekompatibilität
Technische Spezifikation: Plug-and-play, keine Programmänderung erforderlich; kompatibel mit globalen 1,5MW Standardturbinen

Kernvorteile des Produkts

• Zeichnungsgetreuer 1:1 Austausch: Elektrische Parameter, mechanische Abmessungen, Schnittstellen und Kommunikationslogik entsprechen SCHLEIFRING 5k0210103 / REC.C1 für direkten Austausch ohne Modifikation.
• Stabile Kontaktleistung: Edelmetallkontakte und präzise Widerstandskontrolle minimieren dynamische Widerstandsschwankungen für langzeitstabile Funktion.
• Breite Umweltverträglichkeit: IP65, großer Temperaturbereich und Höhenverträglichkeit für raue Windparkbedingungen.
• Kosteneffizienz und schnelle Lieferzeiten: Einkaufskosten typischerweise ca. 50%–65% von importierten Originalen; Standardmodelle versandbereit innerhalb von 3 Arbeitstagen; Sonderanfertigungen 7–15 Arbeitstage.
• Garantie & globaler Service: 18 Monate Produktgarantie mit weltweitem technischen Support und After-Sales-Service.
• Fertigung nach Zeichnungsstandards: Produktion und Prüfung gemäß offiziellen Zeichnungen für genaue Parameter und hohe Austauschbarkeit.

Anwendung & Markterprobung
Entwickelt für Pitch-Systeme von 1,5MW Onshore-Windturbinen als direkter Ersatz für SCHLEIFRING 5k0210103 / REC.C1. Weitreichende Kompatibilität mit gängigen 1,5MW Turbinen im Ausland und validiert durch Langzeiteinsätze in mehreren Ländern; Feldrückmeldungen zeigen geringere Ausfallraten und verbesserte Stabilität gegenüber einigen importierten Originalen.

Technische Spezifikationen

• Modell: FHS120-15-10112
• Marke: In-giant
• Gesamtkanäle: 15 Leitungen (konfiguriert für 1,5MW Pitch-Systeme)
• Kompatibel mit: SCHLEIFRING 5k0210103 / REC.C1 (1,5MW)
• Strukturtyp: Geteilte Rotor-Stator-Struktur; Jumper + Steckverbinder an beiden Enden; 3 unabhängige isolierte Kabelbündel
• Montage: 1:1 Nachbildung der Originalgröße, Standard 6×Ø9 Durchgangslöcher
• Nennbetriebsdrehzahl: 0–30 U/min
• Gehäusematerial: Aluminiumlegierung + Edelstahl
• Schutzart: IP65 (doppellagige dynamische Abdichtung)
• Betriebstemperatur: -40°C bis +55°C
• Lagertemperatur: -45°C bis +70°C
• Betriebsfeuchte: ≤95% rF (nicht kondensierend)
• Max. anpassbare Höhe: ≤4000 m
• Unterstützte Protokolle: Profibus, CAN-BUS, RS485
• Übertragungsleistung: Keine Verzögerung, kein Datenverlust
• Gerätekompatibilität: Plug-and-play mit globalen 1,5MW Standardturbinen
• Garantie: 18 Monate
• Lieferzeit: Standardmodelle - Versand innerhalb von 3 Arbeitstagen; Sonderaufträge - 7–15 Arbeitstage
• Kostenpositionierung: Ca. 50%–65% der importierten Originale
