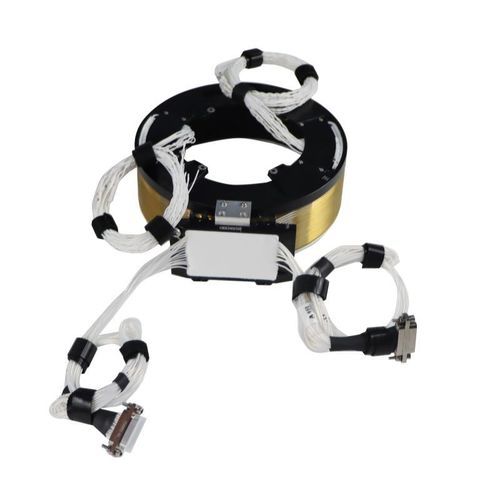

Elektrischer Schleifring

zweiteiligfür die Luftfahrtindustrieanodisiertes Aluminium

Kurzbeschreibung
Geteilter leitender Schleifring, Luft‑ und Raumfahrt‑Qualität, mit 26 integrierten Leistungs‑ und Signalkanälen, Gesamtgewicht <500 g. Gefertigt aus luftfahrttauglichen Materialien mit schwarz eloxierter, korrosionsbeständiger Oberflächenbehandlung. Betriebsbereich -40°C bis +125°C; entwickelt für drehende Übertragungsanwendungen wie Satellitenantennen und Solar‑Array‑Nachführung.

Produktdetails
In luft‑ und raumfahrttechnischen Systemen müssen Schleifringe unter extremen Temperaturwechseln, korrosiven Atmosphären und Vakuumbedingungen eine zuverlässige Energie‑ und Signalübertragung sicherstellen und zugleich die mechanische Präzision für Ausrichtungs‑ und Verfolgungsbewegungen erhalten. Dieser 26‑Kanäle geteilte leitende Schleifring ist dafür konzipiert und bietet ein kompaktes, ultraleichtes Design.

Die geteilte Bauform mit Gewichtsreduktionsrippen begrenzt den Außendurchmesser auf 134 mm und die Länge auf 42 mm, während alle 26 Kanäle vollständig verfügbar bleiben. Das Gesamtgewicht beträgt <500 g und erfüllt damit strenge Massen‑ und Volumenanforderungen. Das Betriebsdrehmoment liegt bei <0,2 N·m, um eine reibungsarme Rotation ohne zusätzliche Belastung der Präzisionsantriebe zu gewährleisten.

Alle Trag‑ und Strukturteile bestehen aus luftfahrttauglichen Materialien; die Oberfläche ist schwarz eloxiert und korrosionsbeständig ausgeführt, um Temperaturen, hohe Feuchte und korrosive Umgebungen zu widerstehen. Elektrisch sind Leistungs‑ und Signalkanäle getrennt; Signalleitungen sind als verdrillte Paare ausgeführt, um EMI zu minimieren und die Signalstabilität zu sichern. Die Kontaktwiderstandsvariation beträgt ≤10 mΩ; Isolationswiderstand und Durchschlagfestigkeit entsprechen luft‑ und raumfahrtgerechten Vorgaben und gewährleisten eine langfristig zuverlässige Energie‑ und Signalübertragung in rotierenden Systemen.

Technische Daten

• Gesamtanzahl Kanäle: 26 Kanäle
• Außendurchmesser: 134 mm
• Länge: 42 mm
• Gesamtgewicht: <500 g
• Betriebsdrehmoment: <0,2 N·m
• Bemessungsstrom – Gruppe A Leistung: 3 Kanäle × 5 A (28 V)
• Bemessungsstrom – Gruppe A Signal: 6 Kanäle × 1 A (5 V, verdrilltes Paar)
• Bemessungsstrom – Gruppe B Leistung: 6 Kanäle × 3 A (6 V)
• Bemessungsstrom – Gruppe B Signal: 10 Kanäle × 1 A (6 V, verdrilltes Paar)
• Erdering: 1 Kanal × 2 A
• Betriebsspannung (Leistung): 0–28 VAC/VDC
• Kontaktwiderstandsvariation: ≤10 mΩ
• Isolationswiderstand (Ring‑zu‑Ring, Ring‑zu‑Gehäuse): ≥100 MΩ @ 250 VDC
• Durchschlagfestigkeit (Ring‑zu‑Ring, Ring‑zu‑Gehäuse): 250 VAC @ 50 Hz, 60 s, 1 mA
• Betriebstemperatur: -40°C ~ +125°C
• Hauptmaterial: luftfahrttaugliche Materialien
• Oberflächenbehandlung: schwarz eloxiert, korrosionsbeständig

Eigenschaften / technische Spezifikationen

• Kanäle: 26 integrierte Leistungs‑ und Signalkanäle.
• Kompakte Abmessungen: Außendurchmesser 134 mm, Länge 42 mm.
• Ultraleichte Konstruktion: Gesamtgewicht <500 g durch geteiltes Design und Gewichtsreduktionsrippen.
• Niedriges Betriebsdrehmoment: <0,2 N·m für reibungsarme Rotation und minimale Belastung der Präzisionsantriebe.
• Leistungsaufteilung: Gruppe A Leistung — 3 Kanäle × 5 A (28 V); Gruppe B Leistung — 6 Kanäle × 3 A (6 V); Erdering — 1 Kanal × 2 A.
• Signalkanäle: verdrilltes Paar; Gruppe A Signal — 6 Kanäle × 1 A (5 V); Gruppe B Signal — 10 Kanäle × 1 A (6 V).
• Betriebsspannung (Leistung): 0–28 VAC/VDC.
• Elektrische Zuverlässigkeit: Kontaktwiderstandsvariation ≤10 mΩ; Isolationswiderstand ≥100 MΩ @ 250 VDC; Durchschlagfestigkeit 250 VAC @ 50 Hz für 60 s (1 mA).
• Umgebungsbereich: Betriebstemperatur -40°C bis +125°C; geeignet für hohe Feuchte, korrosive und Vakuum‑Umgebungen.
• Materialien und Oberfläche: luftfahrttaugliche Materialien mit schwarz eloxiertem, korrosionsbeständigem Finish.
