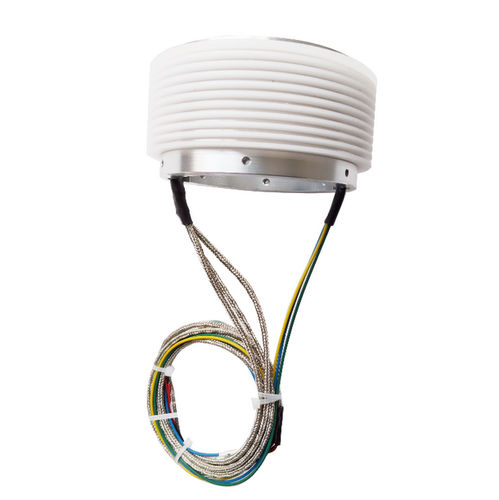

Elektrischer Schleifring DHK060-10-002BaugruppenzweiteiligHohlwelle
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- elektrisch
- Konstruktion
- Baugruppen, zweiteilig, Hohlwelle, Durchgangsbohrung
- Anwendung
- für Roboter, für Elektromotor, für Drohnen, für Hydraulikanwendungen
- Weitere Eigenschaft
- Mehrweg, mit Rostschutz, kompakt
- Spannung
Max: 440 V
Min: 240 V
- Primärstrom
Max: 10 A
Min: 2 A
- Anzahl der Kanäle
Max: 10 unit
Min: 10 unit
- Innendurchmesser
Max: 60 mm
(2,36 in)Min: 60 mm
(2,36 in)
Beschreibung
Übersicht
Hauptmerkmale
Typische Anwendungen
Produktbezeichnung / Identifikation
Eigenschaften / technische Daten
- Der DHK060-10-002 getrennte (2-teilige) Schleifring ist ein kompaktes Durchgangsbohrungs-System, das für eine flexible Integration in Kundenbaugruppen entwickelt wurde, wobei Rotor und Bürstenhalter getrennt geliefert werden, um eine einfache Montage zu ermöglichen.
- Er unterstützt Kombinationen aus Leistungs- und Signalkanälen und ist als Hohlwellenvariante mit unterschiedlichen Innen-Durchmessern für spezielle Integrationsanforderungen erhältlich.
Hauptmerkmale
- Getrennte Rotor- und Bürstensätze ohne Gehäuse zur vollständigen Integration in Kundensysteme.
- Kompaktes Design und geringes Gewicht für platzbegrenzte Einbausituationen.
- Einfach in bestehende, offene Systeme integrierbar.
- Normierte mechanische Schnittstellen für Austauschbarkeit und einfachen Ersatz.
- Innerhalb definierter Grenzen reparierbar; einzelne Teile austauschbar.
- Korrosionsbeständige Kontakte und geringer Verschleiß für lange Lebensdauer.
Typische Anwendungen
- Stellantriebsmotoren in hydraulischen und pneumatischen Steuerungssystemen.
- Drehstrommotoren mit interner Drehzahl- oder Positionsüberwachung.
- Drehschalter und durchführende Verbindungen in Schaltschränken.
- Platzsparende Antriebs- und Steuerungskombinationen für Drohnen, Modelle und kompakte Maschinen.
Produktbezeichnung / Identifikation
- Produkttyp: DH — elektrische Schleifring-Familie.
- Installationsart: K — Durchgangsbohrung (Befestigung im Bohrloch).
- Durchgangsbohrungs-Durchmesser: 60 mm.
- Gesamtanzahl der Kreise: 10 Kreise (10 Kanäle).
- Identnummer: -002 (Spezifikationsvarianten-Kennzeichen innerhalb der Modellserie).
Eigenschaften / technische Daten
- Modell: DHK060-10-002.
- Anzahl der Kanäle: 10.
- Bemessungsstrom pro Kanal: typischerweise 2–10 A, abhängig von Schaltungsspezifikation und Konfiguration.
- Maximale Betriebsspannung: 240 V AC; 440 V DC.
- Rotor und Bürstenhalter: getrennt geliefert, um flexible Montage zu ermöglichen; Rotoren als Hohlwellenversionen mit wählbaren Innendurchmessern erhältlich.
- Kontaktierung: kundenspezifische Kombinationen von Leistungs- und Signalkanälen auf Anfrage möglich.
- Hinweis zur Montage: ausgelegt für Standard-Durchgangsbohrungsmaße zur einfachen mechanischen Integration und zum Austausch.
