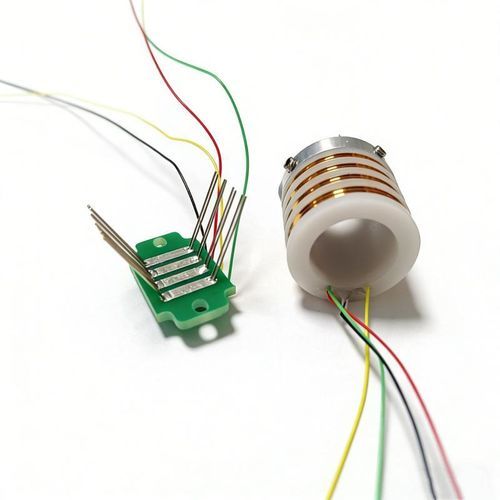

Durchgangsbohrungs-Schleifring DHK015-4Szweiteiligfür Messgerätefür Robotik
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Konstruktion
- Durchgangsbohrung, zweiteilig
- Anwendung
- für Messgeräte, für Robotik, für die Automobilindustrie, für die Luftfahrtindustrie, für Windkraftanlage
- Material
- Edelstahl
- Weitere Eigenschaft
- mit Goldkontakten, IP67, kompakt, Mehrweg, modular, mit Rostschutz, IP54, IP65
- Rotationsgeschwindigkeit
Max: 3.000 rpm
(18.850 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Anzahl der Kanäle
Max: 24 unit
Min: 2 unit
- Innendurchmesser
Max: 25 mm
(0,98 in)Min: 12 mm
(0,47 in)
Beschreibung
Kurzbeschreibung:
Zweiteiliger Schleifring für Drehmomentsensoren Modell DHK015-4S. Innen-Ø 15 mm, 4 Signal-Kanäle, Gold-auf-Gold-Kontakt für ultra-niedrigen Widerstand und hohe Signalintegrität.
Wesentliche Produktmerkmale
Detaillierte technische Spezifikationen
Warum unsere Schleifringe für Drehmomentsensoren?
Typische Anwendungsbereiche
Technische Daten
Zweiteiliger Schleifring für Drehmomentsensoren Modell DHK015-4S. Innen-Ø 15 mm, 4 Signal-Kanäle, Gold-auf-Gold-Kontakt für ultra-niedrigen Widerstand und hohe Signalintegrität.
Wesentliche Produktmerkmale
- Platzsparendes Kompaktdesign: Innen-Ø 15 mm für beengte Einbausituationen.
- Geteilte Bauweise für einfache Wartung: trennbares Bürstenmodul und Rotationswelle.
- Gold-auf-Gold-Kontakte: gewährleisten sehr niedrigen Kontaktwiderstand und stabile Signalübertragung.
- Für Serienfertigung qualifiziert: bewährte Chargenlieferung an Industriekunden.
Detaillierte technische Spezifikationen
- Mechanische Merkmale – Innen-Ø: 15 mm (anpassbar 12–25 mm); zweiteiliges Gehäuse; Spindel aus Edelstahl.
- Elektrische Leistung – Bürstendraht aus Goldlegierung zu vergoldetem Kontakt; Kontaktwiderstand < 20 mΩ.
- Signalübertragung – Bandbreite DC–10 MHz; Übersprechen < -60 dB @ 10 MHz.
- Dynamische Leistung – Max. Drehzahl 3000 rpm; axialer Rundlauf < 0,02 mm.
- Umweltanpassung – staub- und spritzwassergeschütztes Design; korrosionsbeständige Beschichtung optional; Schutzarten IP54–IP68 optional.
- Zertifizierungsunterstützung – Konform mit RoHS und REACH; Materialberichte verfügbar.
Warum unsere Schleifringe für Drehmomentsensoren?
- Präzise Signalübertragung: Kontaktwiderstandsvariation < 2 mΩ, gewährleistet Messgenauigkeit der Drehmomentsignale und reduziert elektrisches Rauschen gegenüber herkömmlichen kupferbasierten Schleifringen.
- Hohe Lebensdauer: Rotationslebensdauer > 50 Millionen Umdrehungen unter Nennlast; Betriebstemperatur -40°C bis +125°C.
- Wartungsfreundliches Design: austauschbare Bürstenmodule für schnellen Vor-Ort-Ersatz, drastische Reduzierung der MTTR.
- Flexible Anpassung: Innen-Ø 12–25 mm, 2–24 Kanäle, Unterstützung für gemischte Signale (Leistung/Daten/Thermolement), optionale EMI-Abschirmung und Spezialbeschichtungen.
Typische Anwendungsbereiche
- Automotiv-Prüfstände: Echtzeit-Drehmomentüberwachung für Motoren und Getriebe.
- Industrieroboter: Gelenkdrehmoment-Rückmeldesysteme.
- Luftfahrt: Messung von Stellkreislasten und Zustandsüberwachung.
- Windenergieanlagen: Spindeldrehmoment-Überwachungssysteme.
- Wissenschaftliche Instrumente: Präzisions-Drehmomentkalibriergeräte.
Technische Daten
- Modell: DHK015-4S
- Innen-Ø: 15 mm (anpassbar 12–25 mm)
- Kanäle: 4 Signal-Kanäle (optional 2–24 Kanäle)
- Kontaktmaterial: Bürstendraht aus Goldlegierung zu vergoldetem Kontakt
- Kontaktwiderstand: < 20 mΩ (Variation < 2 mΩ für Drehmomentsignale)
- Bandbreite: DC–10 MHz
- Übersprechen: < -60 dB @ 10 MHz
- Maximale Drehzahl: 3000 rpm
- Axialer Rundlauf: < 0,02 mm
- Umweltschutz: staubdicht, spritzwassergeschützt; optional korrosionsbeständige Beschichtung; IP54–IP68 optional
- Betriebstemperatur: -40°C bis +125°C
- Haltbarkeit: Rotationslebensdauer > 50 Millionen Umdrehungen unter Nennlast
- Konformität: RoHS und REACH
