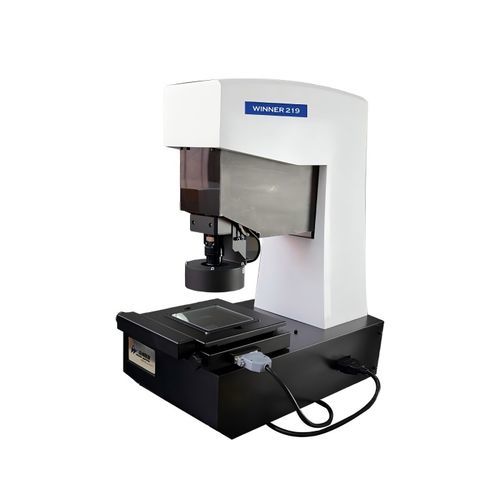

Optisches Partikelgrößenmessgerät Winner219

statische Bildanalysedynamische Bildanalysedynamische Bildanalyse

Übersicht
Winner219 ist ein vollautomatischer Partikelbild-Analysator (Handelsmodell Winner219; interne Bezeichnung Winner2119) zur industriellen Charakterisierung von Partikelgröße und Morphologie. Er unterstützt dynamische und statische Prüfmodes und deckt einen Messbereich von 5 μm bis 10000 μm ab. Die Standardausführung kann nur den statischen Modus enthalten; der dynamische Modus und weitere Optionen sind auf Anfrage verfügbar.

Hauptmerkmale

• Messbereich: 5–10000 μm
• Duale Prüfmodi: dynamisch (Durchfluss) und statisch (Standardmodell: statisch)
• 5‑Megapixel Hochgeschwindigkeits-Industriekamera für schnelle Bilderfassung
• Beleuchtung: niederwinkelige LED-Reflexion und hochhelle parallele LED-Transmissionsbeleuchtung
• Vollautomatische Steuerung mit hochpräziser Dreiachs-Bewegung und automatischer Fokussierung
• 2D Motorisierte Bühne (Standardhub 100×100 mm, anpassbar) und 60 mm elektrischer Fokusweg
• Probenhandling: Trocken-Dispersant und Nassdispersion

Allgemein
Modellname: Winner2119
Normen: ISO/DIS-13322-2
Abmessungen (B×T×H): 500 mm × 420 mm × 680 mm
Nettogewicht: 28 kg

Messgröße

• Messbereich: 5–10000 μm
• Maximale Vergrößerung: 2000×
• Genauigkeit (D50): ≤1,0 % (Abweichung an nationaler Referenzprobe)
• Wiederholbarkeit (D50): ≤1,0 % (Abweichung an nationaler Referenzprobe)
• 2D Bühne Hub: Standard 100×100 mm (anpassbar)
• Elektrischer Fokusweg: 60 mm
• Dispersionsmethoden: Trocken-Dispersant und Nassdispersion

Optik
Lichtquellen: niederwinkelige LED-Reflexion und hochhelle parallele LED-Transmissionsquelle
Bildgebung: 5‑Megapixel Hochgeschwindigkeits-Industriekamera für hohen Durchsatz

Softwarefunktionen & Ausgabe

• Partikelgrößenausgaben: Größenverteilung, D10, D50, D90 (anpassbar) und maximale Partikelgröße
• Anpassbare Berichte und auswählbare Bereiche (z. B. Zählungen oberhalb/unterhalb definierter Größen)
• Morphologieanalyse: Seitenverhältnis, Rundheit, Sphärizität, Kreisförmigkeit mit Partikelbildern
• Partikelzählung und statistische Zusammenfassungen
• Berichtsanpassung: Kopfzeilen, Logos, Prüferinformationen; Aufgaben- und Workflow-Management
• Benutzeroberfläche: Chinesisch und Englisch (weitere Sprachen auf Anfrage)
• Smart Mode: automatisierte Prozesssteuerung zur Verbesserung der Wiederholbarkeit und Reduktion der Bedienereingriffe
• Exportformate: Excel, PDF und Standardberichtformate

Vorteile

• Morphologieanalyse einschließlich Sphärizität, Kreisförmigkeit, Rundheit und Seitenverhältnis; proprietäres Rundheitsberechnungsmodul (API_RP58-konform, falls anwendbar)
• Unterstützung statischer und dynamischer Prüfungen zur Erhöhung der Stichprobenrepräsentativität und des Durchsatzes; dynamischer Modus ermöglicht Durchflussprobenahme für größere Datensätze
• Automatisierte Dreiachssteuerung und Autofokus für konsistente und vollständige Probenabbildung
• Softwarefunktionen für Mehrpunkt-Autofokus-Speicher, anpassbare Routen und Messvorgaben

Anwendungsbereiche

• Keramik
• Pharmazeutika
• Farben, Lacke und Pigmente
• Füllstoffe, Chemikalien und Katalysatoren
• Kohle, Sedimente, Staub, Mehl
• Nahrungsmittelzusätze, Pestizide, Explosivstoffe
• Graphit, fotografische Materialien, Brennstoffe
• Metallische und nichtmetallische Pulver (z. B. Calciumcarbonat, Kaolin) und andere pulververarbeitende Industrien

Spezifikationen

• Handelsmodell: Winner219
• Interne Bezeichnung: Winner2119
• Messbereich: 5–10000 μm
• Maximale Vergrößerung: 2000×
• Genauigkeitsfehler (D50): ≤1,0 %
• Wiederholbarkeitsfehler (D50): ≤1,0 %
• 2D Bühnenhub: Standard 100×100 mm (anpassbar)
• Elektrischer Fokusweg: 60 mm
• Dispersionsmethoden: Trocken-Dispersant und Nassdispersion
• Beleuchtung: niederwinkelige LED-Reflexion und hochhelle parallele LED-Transmissionsquelle
• Bildgebung: 5‑Megapixel Hochgeschwindigkeits-Industriekamera
• Abmessungen: 500 mm × 420 mm × 680 mm
• Nettogewicht: 28 kg
• Normen: ISO/DIS-13322-2
• Softwareausgaben: Partikelgrößenverteilung, Rundheitsverteilung, Seitenverhältnisverteilung; Export nach Excel/PDF
• Benutzeroberflächensprachen: Chinesisch und Englisch (weitere auf Anfrage)
• Betrieb: intelligente/automatische Steuerung zur Verbesserung der Wiederholbarkeit
