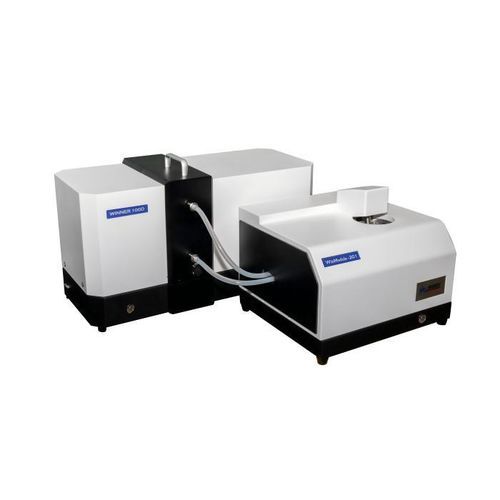

Ultraschall-Partikelgrößenmessgerät Winner100D

dynamische Bildanalysedynamische Bildanalyseoptisch

Übersicht
Der Winner100D ist ein dynamischer Nass-Partikelbildanalysator zur quantitativen Bestimmung von Partikelgrößenverteilungen und Morphologie in Suspensionen. Er erfüllt ISO/DIS 13322-2 und erfasst, speichert sowie verarbeitet Echtzeitbilder, um durch großes Probennahmevolumen und statistische Erfassung repräsentative, reproduzierbare Ergebnisse zu liefern.

Kernaussagen

• Messbereich: 5–3000 μm (anpassbar)
• Geeignet für Forschungsinstitute, Universitätslabore, F&E‑Zentren und Prüflabore
• Automatisches Nass-Dispersion-System mit synergistischer Doppel-Ultraschall-Dispersion (integrierte Zirkulation + externes Ultraschall) zur verbesserten Entagglomeration

Hauptspezifikationen
Modell: Winner100D
Norm: ISO/DIS 13322-2
Außenmaße: Hauptgerät 700×300×450 mm; Nassmodul 415×350×380 mm
Nettogewicht: Hauptgerät 15 kg; Nassmodul 15 kg

Messgröße
Bereich: 5–3000 μm (anpassbar)
Genauigkeit (D50): ≤1,0 % (Normprobe)
Wiederholbarkeit (D50): ≤1,0 % (Normprobe)
Zuführungsart: Automatisches Nass-Dispersion-System
Dispersionsmethode: Integrierte Zirkulation im Probentank kombiniert mit internem und externem Ultraschall am Beobachtungsfenster (synergistisches Doppel-Ultraschall-System)
Analysierte Partikel: >100.000 Stk./min
Bildrate: bis zu 120 Bilder/s

Optik
Objektiv: HD‑telezentrisches Objektiv (optionale Ausführungen verfügbar)
Beleuchtung: Hervorgehobene parallele Lichtquelle für hohe Bildklarheit

Ausgabe-/Analyseparameter

• Partikelgrößenverteilung, D10/D50/D90/Dmax, typische Werte und anpassbare Intervalle
• Partikelmorphologie: Aspect Ratio, Circularity, Roundness und Bildgalerie
• Partikelzählung und Konzentrationsmetriken

Vorteile

• Umfassende Morphologieanalyse einschließlich Sphärizität, Circularity, Roundness und Aspect Ratio mit speziellem Roundness‑Modul
• Dynamische Erfassung liefert große Partikelmengen und erhöht die statistische Repräsentativität gegenüber statischer Bildgebung
• Verbesserte Bildschärfe durch großflächige telezentrische Optik und begrenztes plansampling‑Fenster

Anwendungen
Anwendbar für nichtmetallische Mineralien, Keramik, Beschichtungen, Druckfarben, Pigmente, Füllstoffe, Pharmazeutika, Lebensmittel, Lithiumbatteriematerialien, Schleifmittel, Metallpulver, Zement, chemische Pulver, Wasseraufbereitung, geologische Erkundung und akademische Forschung. Unterstützt routinemäßige Qualitätskontrolle und anspruchsvolle Forschung & Entwicklung für Suspensionen.

Analyse‑Softwarefunktionen

• Task‑Management für geordnete Datenverwaltung
• Videoerfassung und Bildaufnahme zur lückenlosen Dokumentation
• Skalierungskalibrierung zur direkten Zuordnung von Bildgröße zu realer Größe
• Batch‑Bildverarbeitung während der Erfassung zur Verarbeitung großer Datenmengen
• 12 automatische Partikelverarbeitungswerkzeuge (Entagglomeration, Störpunktentfernung, Vervollständigung unvollständiger Begrenzungen, Füllen von Hohlräumen, Kantenglättung usw.)
• Konfigurierbare Ausgaben: Partikelgröße (Verteilung, D10/D50/D90/Dmax, benutzerdefinierte Intervalle), Formparameter, Partikelbilder und Zählung
• Zusatzfunktionen: kundenspezifische Kopfzeile/Logo, Bedieneranzeige, Filter für Größe/Form, automatische Umschaltung Dual‑Objektiv, motorische Fokussierung, Echtzeit‑Konzentrationsmessung, Steuerung des Zirkulationsmoduls und Bildspeicherung

Technische Daten

• Modell: Winner100D
• Norm: ISO/DIS 13322-2
• Messbereich: 5–3000 μm (anpassbar)
• Genauigkeit (D50): ≤1,0 %
• Wiederholbarkeit (D50): ≤1,0 %
• Zuführung: Automatisches Nass-Dispersion-System
• Dispersion: Integrierte Zirkulation + Ultraschall (synergistisches Doppel‑Ultraschall)
• Analysegeschwindigkeit: >100.000 Stk./min
• Bildrate: bis zu 120 Bilder/s
• Objektiv: HD‑telezentrisch (optional)
• Beleuchtung: Parallele Hochkontrastquelle
• Abmessungen: Hauptgerät 700×300×450 mm; Nassmodul 415×350×380 mm
• Nettogewicht: Hauptgerät 15 kg; Nassmodul 15 kg
