Partikelgrößenmessgerät / statische Bildanalyse Winner99E

dynamische Bildanalyseoptischfür die Lebensmittelindustrie

Produktübersicht

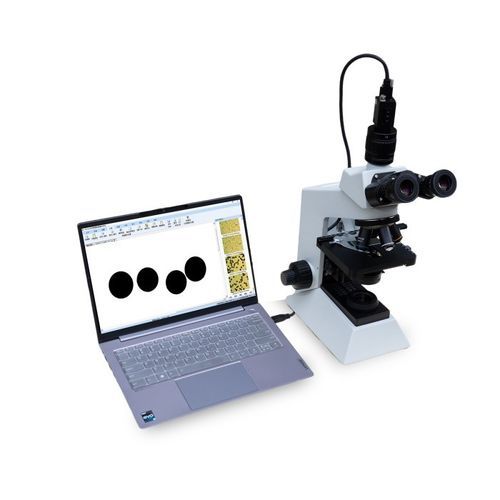

Winner99E ist ein stationäres Partikelbild-Analyseinstrument, das ein fortschrittliches Bildaufnahme- und Analysesoftwarepaket kombiniert, um Partikelgröße und -form zu charakterisieren. Es erfasst hochwertige Partikelbilder und liefert Parameter sowie Verteilungen (Partikelgröße, Sphärizität, Aspect Ratio, Voluminosität, Oberflächenverhältnis usw.) für eine detaillierte Morphologieanalyse. Automatisierte und intelligente Funktionen erleichtern den Betrieb; geeignet für Forschungsinstitute, Universitätslabore, F&E-Zentren und Prüfstellen.

Messbereich
1-6000μm

Anwendungen

• Zement, Keramik
• Pharmazeutika
• Lacke, Farbstoffe, Pigmente, Füllstoffe
• Chemische Produkte, Katalysatoren
• Kohle, Sedimente, Staub, Mehl
• Lebensmittelzusatzstoffe, Pestizide, Sprengstoffe
• Graphit, fotografische Materialien
• Metallische und nichtmetallische Pulver (z. B. Calciumcarbonat, Kaolin)

Hauptspezifikationen
Modellname: Winner99E
Messbereich: 1-6000μm
Max. Auflösung: 2048 × 1536
Pixelgröße: 3.2 × 3.2μm
Segmentierungsgeschwindigkeit: <1 Sekunde
Segmentierungserfolgsrate: >98%
Anschluss: USB3.0

Mikroskopie-System
Okular: 10X Weitfeldokular
Objektive: 4X, 10X, 40X, 100X (Öl) Plan-Objektive mit langer Arbeitsdistanz
Lichtquelle: Unterbeleuchtung (Halogen oder LED, dimmbar); aufliegende metallografische Auflichtbeleuchtung mit Polarisator optional
Bühne: manuelle 3D-Mechanikbühne, Bühnenabmessung 185mm × 140mm; Verfahrweg 50mm × 75mm; grob- und feine Koaxialfokussierung; Feineinstellung 2µm mit Verriegelung und Begrenzung
Vergrößerungsbereich: 4–5000X

Softwarefunktionen
Bildaufnahme: Aufnahme der Probemorphologie; Speicherung in JPG und BMP
Bildstitching: nahtloses Zusammenfügen mehrerer Bilder zur Erhöhung der Partikelanzahl und Repräsentativität; einzelne Bilder können vor dem Stitching bearbeitet werden
Automatische Verarbeitungstools: zwölf automatische Tools einschließlich adaptiver Binarisierung, automatischer Rauschunterdrückung, Entfernung unvollständiger Randpartikel, Auffüllen von Hohlräumen, Kantenglättung, Entfaltung von Agglomeraten und automatische Erfassung von Partikelgrößen-/Formparametern
Skalierung: Nach Kalibrierung mit einem nationalen Normalmaß Mikrometer die Skalenwerte für das jeweilige Objektiv wählen, um die tatsächliche Partikelgröße zu erhalten
Einzelpartikeldaten: Anzeige und Analyse von 10 Parametern pro Partikel (Querschnittsfläche, Partikelgröße, Aspect Ratio, Sphärizität usw.)
Aufgabenverwaltung: strukturiertes Task-Management für übersichtliche Prüfdatenerfassung

Berichtsparameter
Kenngrößen: Verteilungskennwerte wie D10 / D50 (Median) / D90 / D100
Häufigkeit / Kumulativ: Tabellen, Grafiken und Histogramme mit Häufigkeits- und Kumulativverteilungen nach Anzahl, Volumen und Fläche
Formparameter: zehn gebräuchliche Formdaten einschließlich Aspect Ratio, Voluminosität, Sphärizität, Oberfläche, spezifische Oberfläche, umschreibendes Rechtecksparameter
Teilchenanzahl: Gesamtanzahl der untersuchten Partikel direkt verfügbar
Thumbnails: Bericht kann Farb- oder Graustufen-Thumbnails anzeigen (wählbar)
Tabellenkopf: Berichtskopf mit Eingabefeldern für Probenname, Prüfinstitut und Dispersionsmedium

Vorteile

• Visuelle Darstellung der Partikelmorphologie zur schnellen Beurteilung
• Nahtloses Stitching mehrerer Bilder zur Einbeziehung mehr Partikel für repräsentative Ergebnisse
• Fortschrittliche Erkennungsalgorithmen segmentieren automatisch anhaftende/überlappende Partikel und reduzieren manuelle Nachbearbeitung
• Adaptive Binarisierung unempfindlich gegenüber Beleuchtungsvariationen zur Sicherung partikulärer Informationen
• Integration von optischem Aufbau und Softwaretools ermöglicht Ein-Klick-Verarbeitung von Binarisierung bis Analyse
• Flexible Maßstabauswahl unterstützt nm, μm und mm für unterschiedliche Mikroskopiequellen
• Effiziente Algorithmen für kugelförmige Partikel erlauben Analyse trotz Anhaftung/Überlappung

Patente & Technische Hinweise
Designaspekte wie optisches Bank-Layout, dreidimensionale optische Ausrichtung, Anwendung des MIE-Streuungprinzips, versiegelte Probenzelle für Trockenanalysatoren, orthogonale Doppel-Laser-Anwendung, Pulverdispersionspumpen-Design und Nasszirkulationsmodule sind als geschützte/bepatente Technologien in dem Gerät referenziert.

Technische Daten

• Modellname: Winner99E
• Messbereich: 1-6000μm
• Max. Kamerauflösung: 2048 × 1536
• Pixelgröße: 3.2 × 3.2μm
• Segmentierungsgeschwindigkeit: <1 Sekunde
• Segmentierungserfolgsrate: >98%
• Anschluss: USB 3.0
• Objektivoptionen: 4X, 10X, 40X, 100X (Öl)
• Bühnenverfahrweg: 50mm × 75mm; Bühnenabmessung 185mm × 140mm; Feineinstellung 2µm
• Vergrößerungsbereich: 4–5000X
• Bildformate: JPG, BMP
• Automatisierte Verarbeitungstools: 12 integrierte automatische Tools
