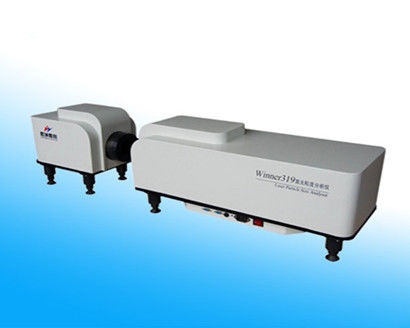

Laserbeugungs-Partikelgrößenmessgerät Winner319C

optischLaserMessung der Tropfengröße von Spraydosen

Produktübersicht
Der Winner319C ist ein split‑Typ Labor‑Laser‑Partikelgrößenanalysator für Sprühtröpfchen, konzipiert zur Messung von Tropfen- und Aerosolgrößen. Das Gerät arbeitet nach dem Fraunhofer‑Beugungsprinzip mit parallelem optischem Strahlengang und einem leistungsfähigen Halbleiterlaser (λ=532 nm, Lebensdauer >25000 h). Einsatzbereit für Forschungsinstitute, Universitätslabore, Unternehmens‑F&E‑Zentren und Qualitätssicherungslabore. Messbereich: 1–2000 μm (untere Grenze erweiterbar auf 0,1 μm).

Hauptmerkmale

• Fraunhofer‑Beugung mit paralleler optischer Prüftechnik und Spektralverstärkung
• Split‑Typ Bauweise mit einstellbarem Prüfbereich und berührungsloser Messung
• Automatisches optisches Bank‑Ausrichtungssystem für stabile Ein‑Tasten‑Ausrichtung
• Luftstrom‑Schutzvorrichtung zur Reduzierung von Linsenverschmutzung durch Tropfen
• Leistungsstarker Halbleiterlaser (λ=532 nm) mit einstellbarer Leistung (1–40 mW)

Hauptspezifikationen
Modellname: Winner319C
Prinzip: Fraunhofer‑Beugungsprinzip
Instrumentenaufbau: Split‑Typ
Datenerfassungsrate: ≥2 KHz
Probenahmemodus: Offener Stil
Stromversorgung: 220 V, 50/60 Hz
Außenmaße: Sendeteil: L380×W280×H380 mm; Empfangsteil: L850×W280×H380 mm
Nettogewicht: Sendeteil: 13 kg; Empfangsteil: 24 kg

Messgröße
Messbereich: 1–2000 μm (untere Grenze erweiterbar auf 0,1 μm)
Anzahl der Kanäle: 88 pcs
Genauigkeitsfehler: ≤1,0 % (CRM D50)
Wiederholfehler: ≤1,0 % (CRM D50)
Reproduzierbarkeit zwischen Instrumenten: <1,0 % (CRM D50)
Prüfbereichslänge: 0,1–10 m (einstellbar)

Optik
Lichtquelle: Halbleiterlaser λ=532 nm, P=1–40 mW (einstellbar)
Ausrichtungssystem der optischen Bank: Automatische Ausrichtung
Objektivschutz: Doppelte Gas‑Schutzvorrichtung
Lasersicherheit: Klasse 3B

Software‑Funktionen

• Analysemodelle: freie Verteilung, R–R Verteilung, log‑normal und kategorienbezogene statistische Modelle
• Statistische Ausgaben: Volumenverteilung und Anzahlverteilung
• Statistischer Vergleich: Vergleich mehrerer Messergebnisse zur Qualitätskontrolle zwischen Chargen, Bearbeitungsschritten oder Zeiträumen
• Benutzerdefinierte Analyse: Benutzerdefinierbare Parameter; Berechnung von Prozentwerten aus Größen oder umgekehrt
• Berichtsexport: Word, Excel, Bild (.bmp), Text (.txt) und PDF
• Oberflächensprachen: Chinesisch und Englisch; weitere Sprachen auf Anfrage
• Optionen: GMP‑Unterstützung und Winkeltest optional

Vorteile

• Patentierte optische Technologien für erweiterten Messbereich und vollständige Streulichtsammlung
• Luftstromschutz verhindert Objektivverschmutzung während Sprühtests
• Split‑Typ Design und einstellbare Prüfzone für flexible berührungslose Messungen
• Stabiles automatisches optisches Ausrichtungssystem zur Vereinfachung der Inbetriebnahme
• Mehrere Größendistributionsmodelle und Umrechnung zwischen Volumen‑ und Anzahlverteilung

Anwendungen

• Sprühbewertung für Brandbekämpfung und Forstwirtschaft
• Pestizidsprüfungen und Düsenforschung
• Messung von Tröpfchen in medizinischen Verneblern
• Sprüh‑ und Prilling‑Studien für Flugzeugtriebwerke
• Partikelgrößenprüfung von Aerosolen in F&E‑ und QS‑Laboren

Patente & Technologiehinweise
Das Design der optischen Bank, das dreidimensionale Ausrichtungssystem, die Anwendung der Mie‑Streuung, die orthogonale Dual‑Laser‑Anwendung und weitere aufgeführte Technologien sind laut Hersteller patentgeschützt.

Technische Spezifikationen

• Modell: Winner319C
• Messbereich: 1–2000 μm (erweiterbar auf 0,1 μm)
• Anzahl der Kanäle: 88 pcs
• Genauigkeitsfehler: ≤1,0 % (CRM D50)
• Wiederholfehler: ≤1,0 % (CRM D50)
• Reproduzierbarkeit zwischen Instrumenten: <1,0 % (CRM D50)
• Datenerfassungsrate: ≥2 KHz
• Probenahmemodus: Offener Stil
• Prüfbereichslänge: 0,1–10 m (einstellbar)
• Lichtquelle: Halbleiterlaser, λ=532 nm, Leistung 1–40 mW (einstellbar)
• Ausrichtung optische Bank: Automatisch
• Objektivschutz: Doppelte Gas‑Schutzvorrichtung
• Lasersicherheitsklasse: Klasse 3B
• Stromversorgung: 220 V, 50/60 Hz
• Außenmaße: Sendeteil L380×W280×H380 mm; Empfangsteil L850×W280×H380 mm
• Nettogewicht: Sendeteil 13 kg; Empfangsteil 24 kg
