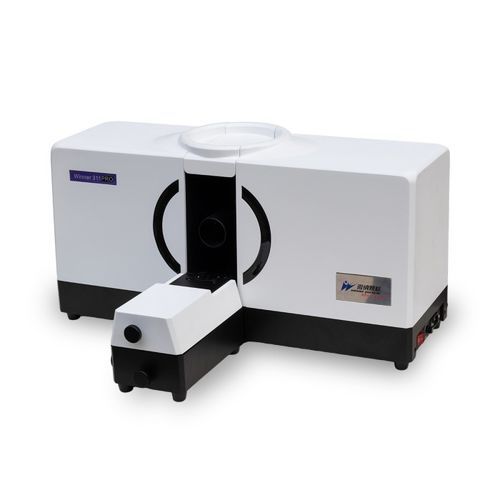

Laserbeugungs-Partikelgrößenmessgerät Winner311PRO

optischLaserfür die Pharmaindustrie

Produktübersicht
Der Winner311PRO ist ein Tischgerät zur Laser‑Partikelgrößenanalyse für Sprays, entwickelt von Jinan Winner für kleine Zerstäuber. Er ermittelt die Tropfengrößenverteilung für pharmazeutische, chemische und Material‑Anwendungen. Das intelligente Winner311PRO‑Modell verfügt über eine intelligente Steuerplattform für automatisierten Betrieb und Datenmanagement per One‑Click. Eine integrierte, GMP‑konforme Audit‑Trail‑Funktion gewährleistet Rückverfolgbarkeit und Datenkonformität. Geeignet für Pharma‑Produktion und hochstandardisierte QC‑Laboratorien.

Hauptspezifikationen – Allgemein
Modellname: Winner311PRO
Prinzip: Fraunhofer‑Beugungsprinzip
Instrumentenaufbau: All‑in‑one Gerät
Probennahme‑Modus: Offener Stil
Intelligente Prüfplattform: Verknüpfte Tests. Prüfpositionen können per Standardarbeitsanweisung (SOP) eingerichtet, gespeichert und per One‑Click wiederhergestellt werden.
Außenmaße: L720 × W620 × H370 mm
Nettogewicht: 30 kg

Messbereich
Messbereich: 0,1–100 μm
Anzahl Kanäle: 80 Stk.
Genauigkeitsfehler: ≤1,0 % (CRM D50)
Wiederholbarkeitsfehler: ≤1,0 % (CRM D50)
Länge des Messbereichs: 60 mm (einstellbar)

Optik
Lichtquelle: Halbleiterlaser λ = 650 nm, P > 2 mW
Optischer Bank‑Ausrichtungssystem: Automatische Ausrichtung

Softwarefunktionen
Analyse‑Modi: Freie Verteilung, R‑R Verteilung, log‑normale Verteilung und statistische Kategoriemodelle.
Statistische Methoden: Volumenverteilung und Anzahlverteilung zur Erfüllung unterschiedlicher Branchenanforderungen.
Statistischer Vergleich: Ermöglicht Vergleich und Analyse mehrerer Testergebnisse, um Unterschiede zwischen Chargen, Prozessstufen und Zeiträumen für die Qualitätskontrolle aufzuzeigen.
Benutzerdefinierte Analyse: Benutzerdefinierte Parameter; Berechnung von Prozentwerten nach Partikelgröße, Partikelgröße nach Prozentwerten oder Prozenten für definierte Größenbereiche.
Testbericht: Exportformate: Word, Excel, Bild (.bmp), Text (.txt), PDF.
Sprache: Chinesische und englische Oberfläche (weitere Sprachen auf Anfrage).
Smart‑Modus: Intelligenter Betriebsmodus zur Automatisierung des Testablaufs, Reduzierung der Bedienerbelastung und Verbesserung der Wiederholbarkeit.
Weitere Funktion: GMP (optional).

Vorteile

• Patentierte, uneingeschränkte freie Anpassungs‑Softwareanalyse zur realistischeren Abbildung der Partikelgrößenverteilung.
• Kompaktes strukturelles Design: offener rohrförmiger Messbereich, geringe Standfläche, flexible Aufstellung und einfache Testdurchführung.
• Neue Struktur und optischer Pfad: einstrahliger paralleler Lichtweg und Dual‑Lens Dual‑Array Detektortechnologie erhöhen die Detektoranzahl und verbessern die optische Anordnung für höhere Genauigkeit, erweiterten unteren Messbereich und bessere Auflösung.
• Eigens entwickeltes Luftstromschutzsystem: Schützt die Optik vor Tropfenkontamination und verlängert die Lebensdauer des Geräts.
• Spray‑triggered Partikelgrößenmessung: Sofortige Messung und sofortige Datenverfügbarkeit.
• Drei Software‑Verteilungsmodi (frei, R‑R, log) zur Abdeckung industriespezifischer Partikelgrößenanforderungen.
• Externe automatische Mobilplattform: Prüfpositionen per SOP einstellbar; Proben in unterschiedlichen Abständen können bei fester Position und Distanz geprüft werden, An‑/Rückfahrt mit einem Klick reduziert manuelle Fehler und verbessert die Wiederholbarkeit.

Anwendungen

• Medizinische Vernebler
• Nasale Sprays
• Atemtherapie‑Vernebler
• Ultraschallvernebler
• Gesichtsdampfer
• Aromatherapiegeräte
• Narkosevernebler
• Sauerstoffkonzentratoren

Patentierte Technologie

• Optisches Bankdesign: Patent Nr. ZL 2014 2 0378380.8.
• Dreidimensionales Ausrichtungssystem der optischen Bank: Patent Nr. ZL 2013 2 0835882.4.
• Anwendung des MIE‑Streuungprinzips: Patent Nr. ZL 2013 2 0812021.4.
• Vollständig geschlossene Probensenkammer für Trockenpartikelanalysator: Patent Nr. ZL.2011 2 0267646.8.
• Orthogonale Doppelstrahl‑Laseranwendung: Patent Nr. ZL 2007 2 0025702.0.
• Design der Pulverdispersionspumpe: Patent Nr. ZL 2007 2 0018648.7.
• Nass‑Zirkulationsanlage: Patent Nr. ZL2010 2 0593526.2.

Testbericht & Ausgabe
Testberichte können in Word, Excel, Bild (.bmp), Text (.txt) und PDF exportiert werden, um Anzeige, Weiterverarbeitung und Zitierzwecke zu unterstützen.

Technische Daten

• Modell: Winner311PRO
• Messbereich: 0,1–100 μm
• Anzahl Kanäle: 80
• Genauigkeitsfehler: ≤1,0 % (CRM D50)
• Wiederholbarkeitsfehler: ≤1,0 % (CRM D50)
• Messbereichslänge: 60 mm (einstellbar)
• Prinzip: Fraunhofer‑Beugung
• Instrumentenaufbau: All‑in‑one
• Probennahme‑Modus: Offener Stil
• Lichtquelle: Halbleiterlaser, λ = 650 nm, P > 2 mW
• Ausrichtung des optischen Banks: Automatisch
• Abmessungen: L720 × W620 × H370 mm
• Nettogewicht: 30 kg
• Software: mehrere Analyse‑Modi, benutzerdefinierbare Parameter, statistischer Vergleich, Smart‑Modus, chinesisch/englische Oberfläche
• Berichtsexportformate: Word, Excel, BMP, TXT, PDF
• Optional: GMP‑konforme Audit‑Trail‑Funktion und Optionen
