Laserbeugungs-Partikelgrößenmessgerät Winner319B

optischLaserfür Qualitätskontrolle

Produktübersicht

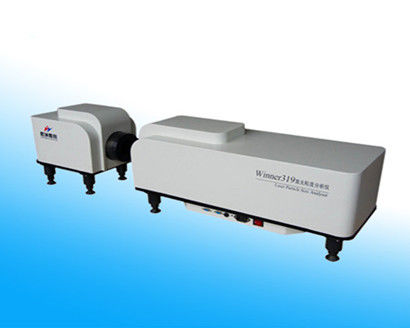

Der Winner319B ist ein Tisch‑Sprühpartikelgrößenanalysator in Split‑Type‑Ausführung auf Basis des Fraunhofer‑Beugungsprinzips. Er verwendet einen leistungsfähigen Halbleiterlaser und einen parallelen Lichtweg zur Messung von Tröpfchengrößen im Bereich 1–1000 μm (erweiterbar auf 0,1 μm). Entwickelt für Forschungsinstitute, Universitätslabore, F&E‑Zentren und Qualitätsprüfstellen im industriellen Umfeld.

Hauptspezifikationen – Allgemein

• Modellname: Winner319B
• Prinzip: Fraunhofer‑Beugung
• Geräteaufbau: Split‑Type
• Datenaufnahme: ≥2 kHz
• Probennahme: offener Modus
• Stromversorgung: 220V, 50/60 Hz
• Außenmaße: Sendeeinheit L380 × W280 × H380 mm; Empfangseinheit L850 × W280 × H380 mm
• Gewicht netto: Sendeeinheit 13 kg; Empfangseinheit 24 kg

Messbereich
Messbereich: 1–1000 μm (untere Grenze erweiterbar auf 0,1 μm). Kanäle: 78. Genauigkeitsfehler ≤1,0 % (CRM D50). Reproduzierbarkeitsfehler ≤1,0 % (CRM D50). Geräteübergreifende Reproduzierbarkeit <1,0 % (CRM D50). Prüfbereichelänge einstellbar von 0,1 bis 10 m.

Optik
Lichtquelle: Halbleiterlaser λ = 635 nm, Leistung 1–40 mW (einstellbar). Optisches Bank‑Ausgleichssystem: automatische Ausrichtung. Linsenschutz: doppelte Gasspülung. Lasersicherheit: Klasse 3B.

Softwarefunktionen

• Analyse‑Modelle: freie Verteilung, R‑R‑Verteilung, log‑normale Verteilung und kategorische statistische Modelle
• Statistik: Volumenverteilung und Mengenverteilung
• Statistischer Vergleich: Vergleich mehrerer Testergebnisse (Chargenunterschiede, vor/nach Verarbeitung, Zeitreihen)
• Benutzerdefinierte Analyse: nutzerdefinierte Parameter; Berechnung von Prozentsätzen nach Größe oder Größe nach Prozentsätzen
• Berichtsexport: Word, Excel, BMP, TXT, PDF
• Benutzeroberfläche: Chinesisch und Englisch; weitere Sprachen auf Anfrage
• Optionen: GMP‑Unterstützung, Winkelmessung

Vorteile

• Patentierte parallele Optik‑Tests und Spektralverstärkung zur Bereichserweiterung und Genauigkeitsverbesserung
• Luftstromschutz zur Linsenabsicherung und Vermeidung von Tropfenkontamination
• Split‑Type‑Design und einstellbarer Prüfbereich für flexible, berührungslose Sprühmessungen
• Stabiles automatisches optisches Ausrichtungssystem mit Ein‑Taste‑Korrektur
• Unterstützung mehrerer Verteilungsmodelle und Umrechnung zwischen Volumen‑ und Zahlenverteilung

Anwendungen
Einsetzbar für Brandbekämpfungs‑Sprays, Forst‑ und Pflanzenschutzsprüher, medizinische Vernebler, Triebwerkssprays, Sprühprillung, Düsenforschung und allgemeine Aerosol‑Partikelgrößenprüfungen. Geeignet für Unternehmenseignelabore, Hochschulen und Forschungseinrichtungen.

Patenthinsweise

• Optik‑Bank‑Design: ZL 2014 2 0378380.8
• Dreidimensionales Ausrichtungssystem der Optik‑Bank: ZL 2013 2 0835882.4
• Anwendung des MIE‑Streuprinzips: ZL 2013 2 0812021.4
• Vollständig versiegelte Probenküvette für Trockenpartikelanalyse: ZL 2011 2 0267646.8
• Orthogonale Anwendung mit doppeltem Laserstrahl: ZL 2007 2 0025702.0
• Konstruktion der Pulverdiffusionspumpe: ZL 2007 2 0018648.7
• Nassumlauf‑Installation: ZL 2010 2 0593526.2

Technische Daten

• Modell: Winner319B
• Prinzip: Fraunhofer‑Beugung
• Aufbau: Split‑Type
• Datenrate: ≥2 kHz
• Probennahme: offener Modus
• Stromversorgung: 220V, 50/60 Hz
• Abmessungen: Sendeeinheit L380 × W280 × H380 mm; Empfangseinheit L850 × W280 × H380 mm
• Gewicht: Sendeeinheit 13 kg; Empfangseinheit 24 kg
• Messbereich: 1–1000 μm (erweiterbar auf 0,1 μm)
• Kanäle: 78
• Genauigkeit: ≤1,0 % (CRM D50)
• Wiederholbarkeit: ≤1,0 % (CRM D50)
• Reproduzierbarkeit: <1,0 % (CRM D50)
• Prüfbereich: 0,1–10 m einstellbar
• Lichtquelle: Laser λ=635 nm, P=1–40 mW
• Optische Ausrichtung: automatisch
• Linsenschutz: doppelte Gasspülung
• Laserklasse: 3B
• Analysemodi: frei, R‑R, log‑normal, kategorisch
• Ausgabeformate: Word, Excel, BMP, TXT, PDF
• Benutzeroberfläche: Chinesisch und Englisch (weitere auf Anfrage)
• Optionen: GMP, Winkelmessung
