Elektrohydraulische Abkantpresse BDE 10032

CNC6-Achsrobotisiert

Produktübersicht

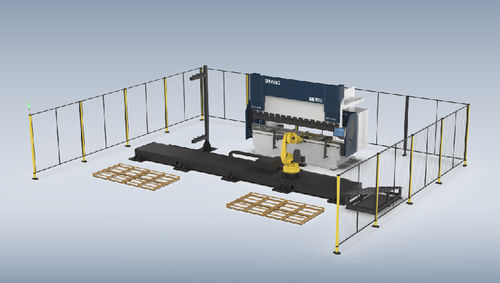

Die BDE10032 ist eine robotergestützte CNC-Abkantpresse für kontinuierliche Serienproduktion. Sie integriert einen Industrieroboter als zentrale Ausführungseinheit zur Automatisierung von Be- und Entladung, Positionierung, Wenden und Teiletransport, minimiert manuelle Eingriffe und gewährleistet gleichbleibende Bauteilqualität bei Dauerbetrieb.

Roboterfunktionalität
Der Industrieroboter übernimmt Be- und Entladen, die Live-Positionsanpassung sowie das Wenden der Bleche. Eingebaute Trajektorienfolge-Algorithmen ermöglichen schnelle, kooperative Bewegungen in Synchronisation mit der Abkantpresse.

• Max. Arbeitsradius: 2565 mm
• Max. Last: 80 kg
• Freiheitsgrade (DOF): 6

Abkantgenauigkeit & Kompensation
Das Durchbiegungskompensationssystem aktiviert nach Berechnung der notwendigen Korrekturen mehrteilige Keilblöcke, um Balkenverzug oder -verformung auszugleichen und Unterschiede zwischen Biegungen zu minimieren.

• Mechanische Kompensation
• Mehrgruppen-Keilblöcke
• Mehrere Kompensationspunkte
• Minimale Kompensations-Totzone

Hydraulik- & Antriebssystem
Hochleistungs-Elektrohydraulik für präzise und schnelle Regelung der Biegezyklen.

• Deutsches REXROTH-Hydrauliksystem für genaue Closed-Loop-Steuerung
• 12 ms Hochfrequenzantwort für einfache Inbetriebnahme
• Kompakte, leichte Bauweise mit schneller dynamischer Reaktion
• Stufenlose Leistungsanpassung; unterstützt häufiges Starten und Stoppen

Steuerungssystem
Fortgeschrittene CNC-Steuerung mit grafischer HMI und automatischen Funktionen für sichere und effiziente Programmierung.

• DELEM CNC-System mit 10,1-Zoll-TFT-Touchscreen
• 2D-Grafikprogrammierung
• Fünfachs-Kinematik für hohe Biegepräzision
• Automatische Berechnung des Biegedrucks und Kollisionsüberwachung

Zusätzliche Hinweise
Der integrierte Roboter ermöglicht die Mechanisierung von Be- und Entladung sowie die Manipulation der Bleche zur Steigerung des Durchsatzes und der Reproduzierbarkeit in der Serienfertigung.

Spezifikationen / Technische Daten

• Modell: BDE 10032
• Maximale Biegekraft: 1000 kN
• Biegelänge (A): 3200 mm
• Abstand der Seitenzahnräder (B): 2600 mm
• Einlasstiefe (E): 400 mm
• Max. Zylinderhub: 200 mm
• Abstand zwischen Tisch und Oberbalken (D): 480 mm
• Geschwindigkeit: Absenken: 180 mm/s; Arbeitsgeschwindigkeit: 0–10 mm/s; Rücklauf: 160 mm/s
• Hauptmotorleistung: 7,5 kW
• Abmessungen (L×B×H): 3700 × 1505 × 2630 mm
• Gewicht: 7600 kg
• Biegeblechstärke (Hinweis: berechnet bei Biegelänge 3000 mm): ≤ 3,5 mm Baustahl; ≤ 2,5 mm Edelstahl; ≤ 5 mm Aluminium
