Elektrische Abkantpresse BDE10032

CNC3 AchsenTandem

Übersicht

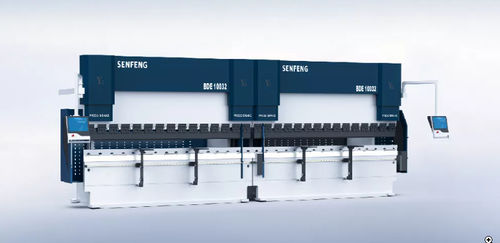

Die Tandem‑CNC‑Abkantpresse ermöglicht die synchronisierte Steuerung von zwei identischen Abkantpressen für den gemeinsamen Betrieb und das Abkanten langer bis sehr langer Bleche. Jede Maschine kann auch unabhängig betrieben werden, um Produktionsflexibilität zu gewährleisten. Konzipiert für die industrielle Blechbearbeitung mit verlängerten Biegelängen bei konstanter Präzision.

Highlights

• Durch Tandem‑Betrieb verdoppelte Biegelänge
• Höherer Durchsatz gegenüber einer Einzelmaschine
• Erhaltene Biegegenauigkeit im synchronisierten Betrieb

Hauptmerkmale

• Synchronisationsvorrichtung zur gleichzeitigen Steuerung zweier Abkantpressen für das Abkanten ultra‑langer Bleche
• Wählbare Betriebsarten: Einzelmaschinen‑ oder tandem‑synchroner Betrieb für flexible Abläufe
• Multi‑Achsen‑Backgauge mit Schnecken‑ und Schneckenradantrieb für präzise X/Y/Z‑Positionierung
• Vier Backgauge‑Finger zur Reduzierung von Blechdurchbiegung und zur Verbesserung der Umformkonsistenz
• Durchbiegungskompensation mittels mehrer Gruppen von Keilblöcken und mehrfacher Kompensationspunkte zur Reduzierung der Biegeabweichung
• DELEM‑ähnliche CNC‑Steuerung mit Touch‑TFT‑Anzeige, Werkzeug‑ und Materialbibliotheken, erweiterten Y‑Achsen‑Algorithmen und Offline‑Software Profile‑T mit USB‑Schnittstelle

Technische Daten
Modell: BDE10032-10032 | BDE60060-60060
Maximale Biegekraft: 1000 kN | 6000 kN
Biegelänge (A): 3200×2 mm | 6000×2 mm
Breite zwischen den Säulen (B): 2600 mm | 4800 mm
Einlasstiefe (E): 400 mm | 600 mm
Öffnungshöhe (D): 480 mm | 670 mm
Geschwindigkeiten:
  Anfahrt: 180 mm/s | 90 mm/s
  Biegen: 0–10 mm/s | 0–7 mm/s
  Rücklauf: 160 mm/s | 90 mm/s
Hauptmotorleistung: 7,5 kW | 45 kW
Abmessungen (L×B×H): 3700×1515×2630 + 3700×1515×2630 | 6200×2700×4750 + 6200×2700×4750
Gewicht: 7800×2 kg | 52000×2 kg

Modelle & Spezifikationen

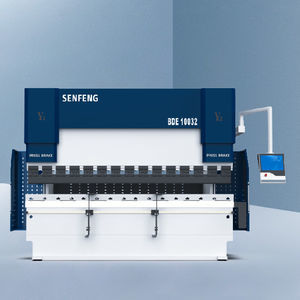

• Modell BDE10032 — Max. Biegekraft 1000 kN; Biegelänge 3200×2 mm; Breite zwischen Säulen 2600 mm; Einlasstiefe 400 mm; Öffnungshöhe 480 mm; Hauptmotor 7,5 kW; Abmessungen 3700×1515×2630 (pro Maschine); Gewicht 7800 kg (pro Maschine)
• Modell BDE60060 — Max. Biegekraft 6000 kN; Biegelänge 6000×2 mm; Breite zwischen Säulen 4800 mm; Einlasstiefe 600 mm; Öffnungshöhe 670 mm; Hauptmotor 45 kW; Abmessungen 6200×2700×4750 (pro Maschine); Gewicht 52000 kg (pro Maschine)
• Synchronisationsvorrichtung für gleichzeitige Steuerung zweier Maschinen zur Bearbeitung ultra‑langer Bleche
• Multi‑Achsen‑Backgauge mit 4 Fingern und schneller X‑Achsen Positionierung (bis zu 500 mm/s)
• Durchbiegungskompensation durch multi‑group Keilblöcke für höhere Genauigkeit
• DELEM‑ähnliche CNC‑Steuerung mit Touch‑Interface, Werkzeug/Materialbibliotheken, erweiterten Y‑Achsen‑Algorithmen und Profile‑T Offline‑Software
