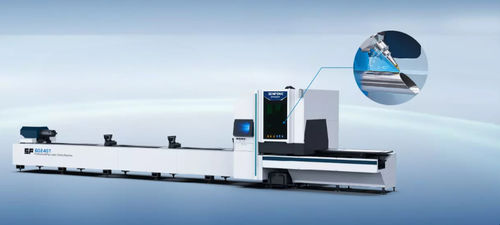

Laser-Schneidemaschine GT series

für StahlProfilRohr

Produktübersicht
Laser-Fasen-Schneidanlage für Rohre von SENFENG. Fortschrittliches System zur hochpräzisen Fasenbearbeitung von Rohren und Profilen (rund, vierkant, elliptisch und unregelmäßig). Unterstützt automatische Fasenbearbeitung bis ±45° mit stabiler Zuführung und hoher Bearbeitungsgeschwindigkeit, wodurch Nachbearbeitungsschritte reduziert werden.

Hauptmerkmale

• Einstellbare Fasenbearbeitung von 0° bis ±45° für verschiedene Schweißnahtvorbereitungen.
• Hochwertige ±45° Fassenschnitte, die separate Fasenprozesse minimieren.
• Pneumatische Spannfutter für automatische Spannungen, sorgen für stabile Rotation und präzise Positionierung je nach Rohrform.
• Schwimmende Stützrollen mit automatischer Zentrierung zur Anpassung an unterschiedliche Durchmesser und für gleichmäßige axialen Bewegung.
• Hohe Schneidgeschwindigkeit und automatisierte Abläufe zur Steigerung des Durchsatzes.
• Folgehalter, der der Rohrbewegung folgt, und Kopfvermeidungsfunktionen zur Reduzierung von Abfall.
• Unterstützt runde, vierkantige, elliptische und unregelmäßige Stahlrohre.

Technische Parameter

• Serie: GT Series
• Modelle: SF6024GT, SF6035GT
• Laserleistung: 3 kW – 6 kW
• Bearbeitungsbereich Rundrohr: SF6024GT φ50–φ230 mm; SF6035GT φ50–φ360 mm
• Bearbeitungsbereich Vierkantrohr: SF6024GT 50×50–230×230 mm; SF6035GT 50×50–360×360 mm
• Positioniergenauigkeit: ±0.05 mm
• Wiederholpositioniergenauigkeit: ±0.03 mm
• Max. Achsgeschwindigkeit: bis zu 75 m/min (modellabhängig)
• Max. Schnittgeschwindigkeit: bis zu 75 m/min (modellabhängig)
• Drehzahl der Spannfutter: bis zu 100 r/min (modellabhängig)
• Maximale Tischbelastung: 260 KG (SF6024GT), 700 KG (SF6035GT)
• Maximale Bearbeitungslänge: bis zu 6 m
• Max. Außendurchmesser-Kapazität: bis zu Ø360 mm (modellabhängig)

Anwendungen
Entwickelt für Fasenbearbeitung in Branchen wie Energie (Öl & Gas), Chemie, Schiffbau und Bauwesen. Liefert präzise Fasenprofile zur Schweißnahtvorbereitung, Verbesserung der Dichtigkeit und Erhöhung der strukturellen Festigkeit.

Technische Spezifikationen

• Serie: GT Series
• Verfügbare Modelle: SF6024GT, SF6035GT
• Laserleistungsbereich: 3 kW – 6 kW
• Rundrohrbereich: φ50–φ230 mm (SF6024GT); φ50–φ360 mm (SF6035GT)
• Vierkantrohrbereich: 50×50–230×230 mm (SF6024GT); 50×50–360×360 mm (SF6035GT)
• Positioniergenauigkeit: ±0.05 mm; wiederholt: ±0.03 mm
• Max. Achsgeschwindigkeit: bis zu 75 m/min
• Futterdrehung: bis zu 100 r/min
• Tischlastkapazität: 260 KG / 700 KG je nach Modell
• Max. Bearbeitungslänge: bis zu 6 m
• Max. Ø Kapazität: bis zu 360 mm
