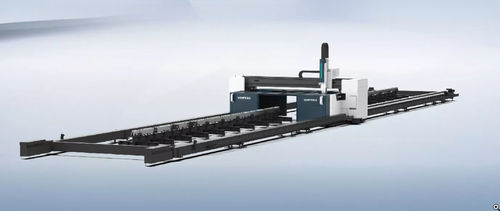

Laser-Schneidemaschine SF1500CH

für StahlProfilCNC

Übersicht
Die Laser-Schneidmaschine für H-Träger SF1500CH ist ein Portalsystem in offener Bauweise, ausgelegt für das gerade Schneiden und Fasen von H-Trägern. Die doppelt angetriebene Portalstruktur sorgt für ausgeglichene Kräfte auf dem Träger, reduziert Verformungen und gewährleistet stabile Bearbeitung über lange Bauteile.

Hauptmerkmale

• Doppelt angetriebenes Portal für ausgeglichene Trägerkräfte und geringere Verformung
• Unterstützt gerades Schneiden und Flanschplatten-Fasen (flange slab) bei H-Trägern
• Offenes Portal-Layout und doppelte Arbeitsstationen für einfacheres Be- und Entladen
• A- und B-Drehachsen ±180° mit Kollisionsschutz und schneller Reaktion
• Befahr-/Arbeitsplattform für sicheren Zugang bei der Werkstückhandhabung
• Autofokus-Laserkopf mit IP65-Schutz und integrierter Kühlung für dauerhaft stabile Schnitte
• CNC-System für H-Träger: automatische Nesting-Funktion, Export von Arbeitsberichten und Verformungskompensation

Technische Parameter
Modell: SF1500CH
Laserleistung (kW): 12–30
Arbeitsbereich (L×B, mm): 28000×3000
Max. Stegbreite (mm): 1200
Max. Flanschhöhe (mm): 500
Max. Leerfahrtgeschwindigkeit (m/min): 50
Max. Materialstärke: ≤50 mm (gerades Schneiden), ≤35 mm (Flansch-Fase)
Gesamtmaße (L×B×H, mm): 35670×5900×3030
Positioniergenauigkeit X/Y (mm): ±0,1
Wiederholgenauigkeit X/Y (mm): ±0,05

Anwendungen

• Stahlbauteile für Straßen und Brücken
• Fertigung von Stahlkonstruktionen und Lagerung
• Bauteile für Baumaschinen und Maschinenbau
• Strukturteile für die Energieversorgung
• Strukturabschnitte für den Schiffbau

Spezifikationen

• Modell: SF1500CH
• Laserleistungsbereich: 12–30 kW (typisch 20–30 kW für schwere Querschnitte)
• Arbeitsbereich: 28000 × 3000 mm
• Max. Stegbreite: 1200 mm
• Max. Flanschhöhe: 500 mm
• Max. Schneiddicke: bis zu 50 mm (gerade), bis zu 35 mm (Fase)
• Max. Leerfahrtgeschwindigkeit: 50 m/min
• Gesamtmaße: 35670 × 5900 × 3030 mm
• Positioniergenauigkeit (X/Y): ±0,1 mm
• Wiederholgenauigkeit (X/Y): ±0,05 mm
• Autofokus-Kopf mit IP65-Schutz und integrierter Kühlung
• CNC mit automatischem Nesting, Arbeitsberichts-Export und Verformungsabgleich
