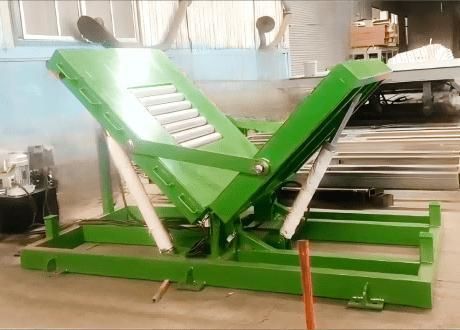

Hydraulische Hebe-und Wendevorrichtung FZPT-3000

Kipperfür industrielle Nutzung

Der 3-Tonnen-90-Grad-hydraulische Coil-Wender wird verwendet, um Drahtspulen um 90 Grad zu drehen, indem eine elektrische Hydraulikpumpe und doppeltwirkende Zylinder verwendet werden. Die erste Plattform verfügt über Rollen zur Positionierung der Spule und eine Spannvorrichtung, um sie während der Drehung zu sichern. Die zweite Plattform ist beweglich, was das einfache Einsetzen von Hebewerkzeugen vor dem Drehen ermöglicht. Nach der Drehung wird die Spule mit einem Kran entfernt und das System setzt sich automatisch zurück. Es unterstützt bis zu 3 Tonnen und gewährleistet eine sichere, stabile und effiziente Handhabung der Spulen. Merkmale: - Hydraulische 90°-Spulendrehung: Das Gerät verwendet eine elektrische Hydraulikpumpstation, um doppeltwirkende Hydraulikzylinder anzutreiben, die eine sanfte und kontrollierte 90-Grad-Drehung der Drahtspulen ermöglichen. Dieses Design gewährleistet einen stabilen Betrieb und eine präzise Positionierung während des gesamten Drehvorgangs. - Erste Plattform mit integrierten Rollen: Die erste Plattform ist mit einem Rollenteil (700 × 700 mm) ausgestattet, das eine einfache horizontale Bewegung und Positionierung der Spule ermöglicht. Dies hilft sicherzustellen, dass das Ende der Spule fest gegen die zweite Plattform ausgerichtet ist, um eine präzise Drehoperation zu gewährleisten. - Spannvorrichtung zur Sicherung der Spule: Eine integrierte Spannvorrichtung an der Seite der ersten Plattform ermöglicht es den Bedienern, die Spule fest mit Gurten zu sichern, wodurch das Risiko von Verrutschen oder Verschiebung während der Drehung eliminiert wird. Diese Funktion erhöht die Sicherheit und Stabilität. - Bewegliche zweite Plattform: Die zweite Plattform (1300 × 1300 mm) ist so konzipiert, dass sie beweglich und repositionierbar ist. Vor dem Drehen können die Bediener leicht Hebewerkzeuge oder Spulenhebevorrichtungen in die Spule einsetzen. Sobald sie an Ort und Stelle ist, wird die Plattform zurückgesetzt, um den Drehvorgang zu unterstützen. - Automatische Rücksetzfunktion: Nachdem die Spule gedreht und entfernt wurde, normalerweise mit einem Überkopfkran, ziehen sich die Hydraulikzylinder zurück, um beide Plattformen in ihre ursprünglichen Positionen zurückzubringen, bereit für den nächsten Betrieb. Dieser Zyklus gewährleistet eine schnelle Abwicklung und erhöhte Betriebseffizienz. Spezifikationen: - Modell: FZPT-3000 - Plattformabmessungen: 1600*1300+1300*1300mm - Tragfähigkeit: 3,000KG - Neigungswinkel: 90° - Neigungsgeschwindigkeit: 60S - Neigungsverfahren: Hydraulisch Hinweis: Die oben genannten Parameter dienen nur als Referenz, alle Produkte können angepasst werden.
