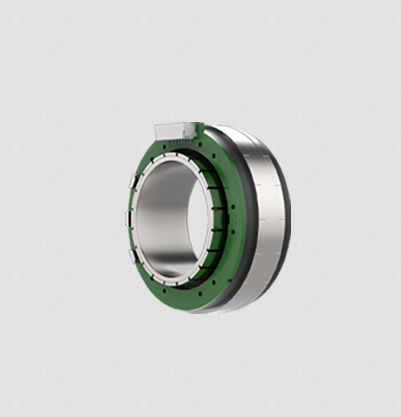

Bürstenloser Motor 115ZWC37X-1

48 Vmodularkompakt

115-mm-Rahmenloser bürstenloser Gleichstrommotor — Strukturübersicht Das modulare Design von Stator und Rotor im 115-mm-frameless BLDC-Motor, kombiniert mit optimierten Nutverhältnissen, verbessert die Drehmomentdichte des Motors erheblich. Der Rotor verfügt über eine große Innenbohrung, während der Stator für die integrierte Installation durch den Kunden ausgelegt ist, was eine personalisierte Integration von Montage- und Kühlsystemen ermöglicht. Dieses Design bietet größere Flexibilität für kundenspezifische Anwendungen. Die optimierte Nut-Pol-Kombination reduziert das Rastmoment, was einen gleichmäßigen und stabilen Betrieb gewährleistet. Die Struktur ist kompakt, leicht und hochintegriert. - Motorteilnummer: 115ZWC37X-1 - Außendurchmesser des Stators: 115±0.027 mm - Innendurchmesser des Rotors: 74+0.03 mm - Anzahl der Schlitze: 27 - Polpaare: 15 - Wicklungsanschlussmethode: Sternverbindung - Isolationsklasse: F - Betriebsart: S2 - Rückmeldemethode: Hall-Sensor - Kommutierungswinkel: 120° - Isolationsfestigkeit (Spannungsfestigkeit): 1200VAC/3mA/1s - Isolationswiderstand: 50MΩ/500VDC - Statorgewicht: 815 g - Rotorgewicht: 245 g - Leerlaufdrehzahl: 1750 U/min - Leerlaufstrom: 1.8 A (REF) - Nennspannung: 48 VDC - Nennleistung: 570 W - Nenndrehmoment: 3.9 N·m - Nenndrehzahl: 1400 U/min - Nennstrom: 14.1 A - Drehmomentkonstante: 0.281 Nm/A - Gegen-EMK-Konstante (Effektivwert): 20.8 Vrms/Krpm - Spitzendrehmoment: 12.7 N·m - Spitzenstrom: 47 A - Trägheitsmoment: 3930 g·cm²
