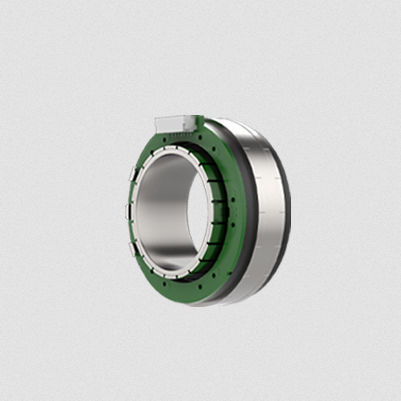

Bürstenloser Motor 25ZWC10X-1

24 Vmodularkompakt

25-mm-Rahmenloser bürstenloser Gleichstrommotor — Strukturübersicht Das modulare Design von Stator und Rotor im 25-mm-frameless BLDC-Motor, kombiniert mit optimierten Nutverhältnissen, verbessert die Drehmomentdichte des Motors erheblich. Der Rotor verfügt über eine große Innenbohrung, während der Stator für die integrierte Installation durch den Kunden ausgelegt ist, was eine personalisierte Gestaltung von Montage- und Kühlsystemen ermöglicht. Dieses Design bietet größere Flexibilität für kundenspezifische Systeme. Die optimierte Nut-Pol-Kombination reduziert das Rastmoment, was einen gleichmäßigen und stabilen Betrieb des Motors gewährleistet. Die Struktur ist kompakt, leicht und hochintegriert. - Motorteilnummer: 25ZWC10X-1 - Außendurchmesser des Stators: 25mm (±0.016) - Innendurchmesser des Rotors: 11.6mm (+0.018) - Anzahl der Schlitze: 12 - Polpaare: 7 - Phasen-zu-Phasen-Widerstand: 0.42Ω - Phasen-zu-Phasen-Induktivität: 0.123mH - Wicklungsanschlussmethode: Sternverbindung - Isolationsklasse: F - Betriebsart: S2 - Kommutierungswinkel: 120° - Isolationsfestigkeit (Spannungsfestigkeit): 600VAC/1s/3mA - Isolationswiderstand: 50MΩ/500VDC - Statorgewicht: 20g - Rotorgewicht: 3.2g - Leerlaufdrehzahl: 26000 RPM - Leerlaufstrom: 0.65A (REF) - Nennspannung: 24VDC - Nennleistung: 70W - Nenndrehmoment: 0.032 N·m - Nenndrehzahl: 22650 RPM - Nennstrom: 3.8A - Drehmomentkonstante: 0.009 Nm/A - Gegen-EMK-Konstante (Effektivwert): 0.65 Vrms/Krpm - Spitzendrehmoment: 0.105 N·m - Spitzenstrom: 13A - Trägheitsmoment: 1.47 g·cm²
