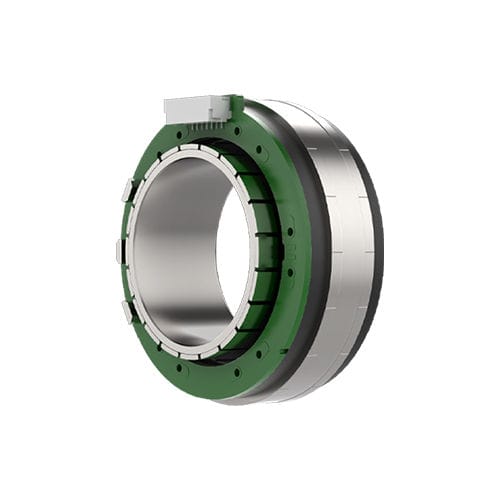

BLDC-Motor 85ZWC series

48 Vframeless

Produktübersicht
Das modulare Stator- und Rotor-Design des 85 mm rahmenlosen BLDC-Motors in Verbindung mit optimierten Nutverhältnissen erhöht die Drehmomentdichte. Der Rotor bietet eine große Innenbohrung und der Stator ist für eine vom Kunden einbaubare Installation ausgelegt, was die Integration kundenspezifischer Montage- und Kühlsysteme erleichtert. Die optimierte Nut-Pol-Kombination reduziert das Rastmoment und sorgt für einen ruhigen Lauf. Die Bauweise ist kompakt und hoch integriert.

Motoreigenschaften (Tabelle)
Parameter | Einheit | 85ZWC25X-1 | 85ZWC35X-1
Motornummer | - | 85ZWC25X-1 | 85ZWC35X-1
Stator-Außendurchmesser | mm | 85±0.043 | 85±0.043
Rotor-Innen-Ø | mm | 52+0.046 | 52+0.046
Gesamtlänge (L) | mm | 20.3 | 30.1
Stack-Länge (L1) | mm | 13.8 | 23.6
Rotorlänge (L2) | mm | 25±0.2 | 35±0.2
Anzahl Nuten | - | 18 | 18
Polpaare | - | 10 | 10
Widerstand Phase-Phase | Ω | 0.14 | 0.06
Induktivität Phase-Phase | mH | 0.34 | 0.12
Anschlussart Wicklung | - | Sternanschluss | Sternanschluss
Isolationsklasse | - | F | F
Betriebsart | - | S2 | S2
Feedback-Methode | - | Hall-Sensor | Hall-Sensor
Kommutierungswinkel | - | 120° | 120°
Isolationsfestigkeit (Durchschlagsspannung) | - | 500VAC/1mA/1s | 500VAC/1mA/1s
Isolationswiderstand | - | 100MΩ/500VDC | 100MΩ/500VDC
Statorgewicht | g | 315 | 460
Rotorgewicht | g | 135 | 189
Drehzahl Leerlauf | RPM | 3650 | 4700
Leerlaufstrom | A | 0.6 (REF) | 2.4 (REF)
Nennspannung | VDC | 48 | 48
Nennleistung | W | 422 | 827
Nennmoment | N·m | 1.3 | 2
Nenn Drehzahl | RPM | 3100 | 3950
Nennstrom | A | 10.3 | 20.6
Drehmomentkonstante | Nm/A | 0.16 | 0.117
Back-EMF-Konstante (effektiv) | Vrms/Krpm | 9.7 | 8.66
Spitzenmoment | N·m | 3.9 | 6
Spitzenstrom | A | 27 | 62
Rotorträgheit | g·cm² | 1086 | 1520

Abmessungen / Lead-out
Lead-out-Typ: UL1332 AWG16
Leiterfarben und Funktionen: Gelb - Phase U; Rot - Phase V; Schwarz - Phase W
Maßzeichnungen und Maßbilder sind für 85ZWC25X-1 und 85ZWC35X-1 verfügbar (zeigen Außenmaße und Befestigungsdetails).

Drehmomentkennlinien
Drehmomentkennlinien (Drehzahl vs. Drehmoment) sind für 85ZWC25X-1 und 85ZWC35X-1 verfügbar und zeigen die Betriebskennlinien unter Last.

Technische Daten

• Stator-Außendurchmesser: 85±0.043 mm
• Rotor-Innen-Ø: 52+0.046 mm
• Gesamtlänge (L): 20.3 mm (85ZWC25X-1) / 30.1 mm (85ZWC35X-1)
• Stack-Länge (L1): 13.8 mm / 23.6 mm
• Rotorlänge (L2): 25±0.2 mm / 35±0.2 mm
• Anzahl Nuten: 18
• Polpaare: 10
• Widerstand Phase-Phase: 0.14 Ω / 0.06 Ω
• Induktivität Phase-Phase: 0.34 mH / 0.12 mH
• Wicklungsanschluss: Stern
• Isolationsklasse: F
• Betriebsart: S2
• Feedback: Hall-Sensor
• Kommutierungswinkel: 120°
• Isolationsfestigkeit: 500VAC/1mA/1s
• Isolationswiderstand: 100MΩ/500VDC
• Statorgewicht: 315 g / 460 g
• Rotorgewicht: 135 g / 189 g
• Drehzahl Leerlauf: 3650 RPM / 4700 RPM
• Leerlaufstrom: 0.6 A (REF) / 2.4 A (REF)
• Nennspannung: 48 VDC
• Nennleistung: 422 W / 827 W
• Nennmoment: 1.3 N·m / 2 N·m
• Nenn Drehzahl: 3100 RPM / 3950 RPM
• Nennstrom: 10.3 A / 20.6 A
• Drehmomentkonstante: 0.16 Nm/A / 0.117 Nm/A
• Back-EMF-Konstante: 9.7 Vrms/Krpm / 8.66 Vrms/Krpm
• Spitzenmoment: 3.9 N·m / 6 N·m
• Spitzenstrom: 27 A / 62 A
• Rotorträgheit: 1086 g·cm² / 1520 g·cm²
