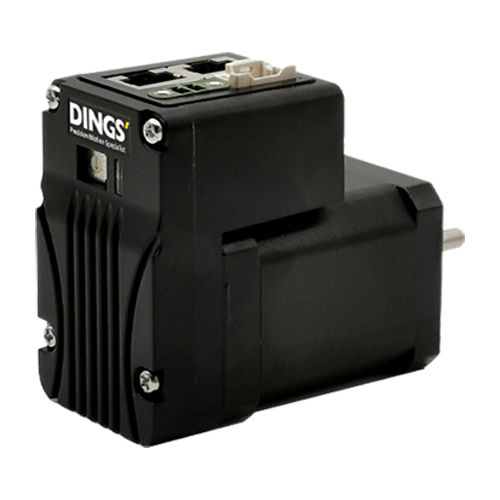

Closed-Loop-Motorcontroller DS-CL42-SA

SchrittDCeingebaut

Integrierte Closed-Loop-Schrittmotor-Technologie. Das Steuer- und Treibersystem ist am Ende des Motors integriert. Mit einem integrierten Hochauflösungs-Encoder (10000 PPR) wird die Motorposition alle 50㎲ in Echtzeit aktualisiert. Über die RS485-Kommunikation mit dem Computer können bis zu 16 Achsen gleichzeitig verbunden werden. Alle Bewegungsbedingungen werden durch in der FLASHROM gespeicherte Parameter ausgeführt. Die Bewegungsbibliothek (DLL) bietet ein 64-Bit-Programm für Windows 2000/XP und kann im FLASHROM gespeichert werden. 1 . Bewegungsparameter, die in der Flash ROM gespeichert sind, ermöglichen die Steuerung von bis zu 16 Achsen über RS485 und PC. 2 . Der integrierte Hochauflösungs-Encoder (10000 PPR) aktualisiert die Motorposition alle 50㎲ in Echtzeit. 3 . Der integrierte Encoder mit dynamischer Closed-Loop-Steuerung ermöglicht dem Motor, mit maximaler Geschwindigkeit und maximalem Drehmoment ohne Schrittverlust zu arbeiten. 4 . Durch Stromregelung und Nutzung des Encoders zur Erkennung der mechanischen Referenz kann die integrierte Einheit im Closed-Loop-Modus ohne externe Endschalter arbeiten und das Drehmoment steuern. Parameter Eingangsspannung : 24VDC±10% Steuermethode : Closed-Loop-Steuerung mit 32-Bit ARM Mehrachsen-Treiber : Max 16 Achsen über Daisy-Chain Positionstabelle : 256 Bewegungsbefehle (kontinuierlich, Sprung usw.) Plattenstromverbrauch : Max 500mA (ohne Motorstrom) Umgebungstemperatur : Betrieb : 0~55°C / Lagerung : -20~70°C Umgebungsfeuchtigkeit : Betrieb : 35~85%RH (nicht kondensierend) / Lagerung : 10~90%RH (nicht kondensierend) Vibrationsfestigkeit : 0.5G Drehgeschwindigkeit : 0~3000rpm Encoder-Auflösung (P/R) : Max 10000PPR Schutzfunktionen : Mehrfache Alarmfunktionen, siehe Produkthandbuch Drehrichtung : CW/CCW (per Parameter auswählbar)
