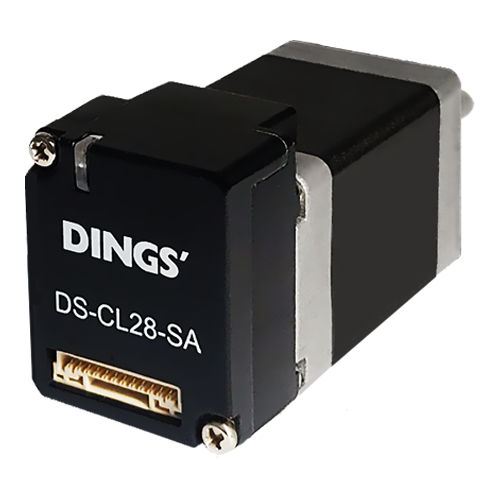

Closed-Loop-Motorcontroller DS-CL28-SA

SchrittDCeingebaut

Integrierte Closed-Loop-Schrittmotor-Technologie mit Controller und Treiber am Ende des Motors. Ein integrierter Hochauflösungs-Encoder (16000 PPR) aktualisiert die Motorposition in Echtzeit alle 50㎲. Bis zu 16 Achsen können gleichzeitig über RS485 gesteuert werden. Alle Bewegungsbefehle werden mit in der Flash-ROM gespeicherten Parametern ausgeführt. Die Bewegungsbibliothek (DLL) ist mit 64-Bit Windows 2000/XP kompatibel und kann ebenfalls im Flash-ROM gespeichert werden. 1 . Bewegungsparameter, die in der Flash-ROM gespeichert sind, ermöglichen die Steuerung von bis zu 16 Achsen über RS485 und PC. 2 . Der integrierte Hochauflösungs-Encoder (16000 PPR) aktualisiert die Motorposition alle 50㎲. 3 . Der integrierte Encoder mit dynamischer Closed-Loop-Steuerung ermöglicht den Motorbetrieb mit maximaler Geschwindigkeit und maximalem Drehmoment ohne Schrittverlust. 4 . Durch Stromregelung und Verwendung des Encoders zur Erkennung des mechanischen Nullpunkts kann die integrierte Einheit im Closed-Loop-Modus ohne externe Endschalter arbeiten und Drehmomentregelung durchführen. Parameter Eingangsspannung : 24VDC±10% Steuermethode : Closed-Loop-Steuerung mit 32-Bit ARM Mehrachsensteuerung : Max 16 Achsen über Sterntopologie Positionstabelle : 256 Bewegungsbefehle (kontinuierlich, Sprung usw.) Plattenstromverbrauch : Max 500mA (ohne Motorstrom) Umgebungstemperatur : Betrieb : 0~55°C / Lagerung : -20~70°C Umgebungsfeuchtigkeit : Betrieb : 35~85%RH (nicht kondensierend) / Lagerung : 10~90%RH (nicht kondensierend) Vibrationsfestigkeit : 0.5G Drehgeschwindigkeit : 0~3000rpm Encoder-Auflösung (P/R) : Max 16000PPR Schutzfunktionen : Mehrfache Alarmfunktionen, siehe Produkthandbuch Drehrichtung : CW/CCW (per Parameter wählbar)
