Abrasiv-Wasserstrahl-Schneidemaschine Combo

Plasmafür Verbundstoffefür Metall

Übersicht

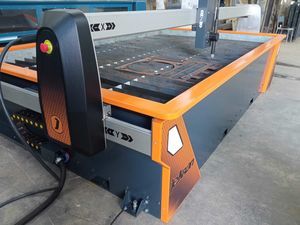

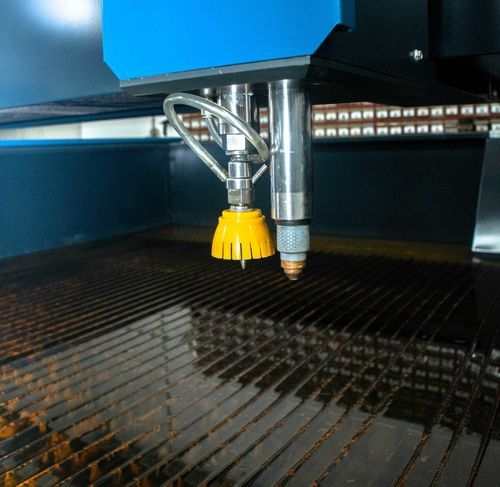

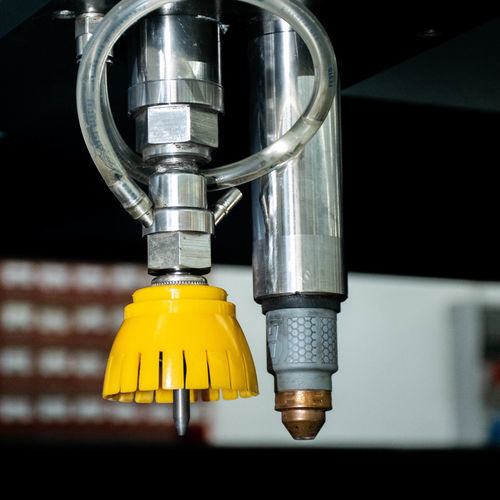

Das Combo ist ein hybrides Schneidsystem, das einen abrasiven Wasserstrahl mit Doppel-Düse und einen Plasma-Schneidkopf auf einer Maschine kombiniert. Es ermöglicht flexible Bearbeitung von Metallen, Legierungen, Verbundwerkstoffen und Schichtaufbauten mit wahlweiser oder gleichzeitigem Einsatz beider Schneidverfahren. Die Maschine ist auf reproduzierbare Präzision, funktionale Anpassungsfähigkeit und Integration in industrielle Fertigungsabläufe ausgelegt.

Hauptmerkmale

• Hybrides Dual-Mode-Schneiden: Wasserstrahl- und Plasma-Köpfe auf einem Portal mit schneller Umschaltung zwischen den Modi zur Anpassung an Material und Produktionszyklus.
• Unabhängige Düsensteuerung: Dedizierte Steuerung jeder Kopfstation ermöglicht selektiven oder gleichzeitigen Einsatz und unterstützt grobe Plasmabearbeitung und feine Wasserstrahlbearbeitung im gleichen Programm.
• Adaptive Materialintelligenz: Sensoren und Steuerungsalgorithmen messen Materialart/-dicke und passen Schneidparameter in Echtzeit an, um Qualität und Produktivität zu optimieren.

Modelle & Haupttabelle
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4

Pumpe/Antrieb Tabelle (Pumpenmodelle & Spezifikationen)
Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | 2% | 2%
Output Pressure (PSI) | 58,000 psi | 58,000 psi
Output Pressure (Bar) | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)

Hinweise
*Die Fußabmessungen sind nur Richtwerte. HP-Pumpe, Materialtrichter, Garnet-Entfernungsstruktur und Konsole können zur Anpassung an die Kundenwerkstatt anders positioniert werden.

Technische Daten

• Produkt: Combo Dual-Düse Wasserstrahl + Plasma Schneidsystem
• Verfügbare Modelle: 4021-Combo, 6021-Combo
• X-Achsen-Hub: 4100 mm (4021), 6100 mm (6021)
• Y-Achsen-Hub: 2100 mm
• Z-Achsen-Hub: 200 mm
• Max. Geschwindigkeit: 25 m/min
• Lineare Genauigkeit: ±0.03 mm
• Wiederholgenauigkeit: ±0.02 mm
• Pumpenoptionen: Jekran Pump Modell 22 (22 kW / 30 HP) oder Modell 30 (30 kW / 40 HP) Direct Drive
• Pumpenausgang: bis zu 58.000 psi / 4.000 bar
• Wasserstrahl Düse & Durchfluss: 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) und 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
• Plasmaeinheiten: kompatibel mit Hypertherm oder GYS
• Unabhängige Düsensteuerung: jeder Kopf mit dedizierter Steuerung für simultanen oder selektiven Betrieb
• Adaptive Sensoren: Echtzeit-Analyse von Material/ Dicke und automatische Anpassung der Parameter
• Fußabdruck Richtwert: 8.5 x 3.4 m (4021) und 10.5 x 3.4 m (6021) (Pumpen/Trichter/Konsole flexibel positionierbar)
• Typische Pumpenfläche (Einheit): 1110 x 800 x 1065 mm (Referenz pro Pumpeneinheit)
