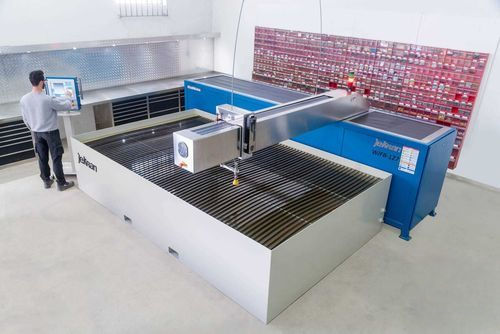

Abrasiv-Wasserstrahl-Schneidemaschine WJFB

für Verbundwerkstoffefür Aluminiumfür Edelstahl

Übersicht
Die WJFB ist eine industrielle Abrasiv-Wasserstrahlschneidanlage mit beweglicher Fly-Bridge-Architektur. Die Brücke fährt auf den Achsen X und Y, während das Tischbett offen bleibt, sodass großformatige Schnitte mit gleichbleibender Präzision möglich sind. Für Fertigungsumgebungen ausgelegt, bearbeitet die WJFB Metalle, Stein, Glas und Hochleistungsverbundstoffe ohne thermische Verformung. Kompakte Verpackung und containerfähige Abmessungen erleichtern Transport und Inbetriebnahme.

Hauptmerkmale

• Bewegliche Fly-Bridge für besseren Zugang zu übergroßen und unregelmäßigen Bauteilen.
• Offenes Tischbett zum Beladen großer Bleche und Platten von oben oder von der Seite.
• Hochpräzises Linearsystem mit ±0,03 mm Linearpräzision und ±0,02 mm Wiederholgenauigkeit.
• Maximale Verfahrgeschwindigkeit 12 m/min für effiziente Großformatbearbeitung.
• Kompatibel mit Jekran Direktantriebs-Pumpen (22 kW / 30 kW) bis ~4.000 bar.
• Geeignet für Metalle, Stein, Glas und Verbundwerkstoffe — keine wärmebeeinflusste Zone.

Konstruktion / Einsatzgebiete
Entwickelt für industrielle Fertigung und kundenspezifische Werkstätten: Die WJFB bewältigt das Schneiden dicker Platten, Nesting großer Blechtafeln, architektonische Steinplatten und empfindliche Verbund- oder Glasteile, die thermisch freies Schneiden benötigen.

Technische Daten

• Modellname: WJFB (WaterJet Fly Bridge).
• Verfügbare nominale Tischgrößen: 44 (4ft x 4ft), 85 (8ft x 5ft), 125 (12ft x 5ft), 127 (12ft x 7ft).
• X-Achsen-Hub: 1.220 mm / 2.490 mm / 3.658 mm (modellabhängig).
• Y-Achsen-Hub: 1.220 mm / 1.500 mm / 2.130 mm (modellabhängig).
• Z-Achsen-Hub: 170 mm (alle Modelle).
• Max. Verfahrgeschwindigkeit: 12 m/min.
• Linearpräzision: ±0,03 mm. Wiederholgenauigkeit: ±0,02 mm.
• Beispielhafte Aufstellflächen (variiert mit Pumpen-/Behälteranordnung): 2,6 x 2,05 m; 3,28 x 2,8 m; 4,7 x 3,5 m.

Pumpen - technische Daten

• Modell 22 Direct Drive — Servo-Elektromotorleistung: 22 kW (30 HP); Wirkungsgrad ≥ 90 %; Ausgangsdruck: ~58.000 psi (4.000 bar); Düse & Durchfluss: 0,011" / 0,82 gpm (0,3 mm / 3,1 lpm); Aufstellmaß: 1.110 x 800 x 1.065 mm.
• Modell 30 Direct Drive — Servo-Elektromotorleistung: 30 kW (40 HP); Wirkungsgrad ≥ 90 %; Ausgangsdruck: ~58.000 psi (4.000 bar); Düse & Durchfluss: 0,014" / 1,1 gpm (0,35 mm / 4,2 lpm); Aufstellmaß: 1.110 x 800 x 1.065 mm.

Anwendungen & Vorteile

• Großformatige Fertigung und kundenspezifische Metallbearbeitung.
• Thermisch freies Schneiden bewahrt Mikrostruktur von Metallen und Integrität von Verbundstoffen/Glas.
• Flexible Konfigurationen und kompakte Verpackung für schnelle Inbetriebnahme vor Ort.

Zusätzliche technische Daten

• Standard-Pumpenoptionen: Jekran Pump Modell 22 (22 kW) und 30 (30 kW), Direktantrieb.
• Beispiel-Orifice/Durchfluss: 0,011" (0,3 mm) / 3,1 lpm und 0,014" (0,35 mm) / 4,2 lpm.
• Typische Schneidmaterialien: Stahl, Edelstahl, Aluminium, Stein, Glas, Kohlenstofffaser und fortschrittliche Verbundwerkstoffe.
