Abrasiv-Wasserstrahl-Schneidemaschine 5-Axis

für Keramikfür Verbundwerkstoffefür Kunststoffe

Übersicht

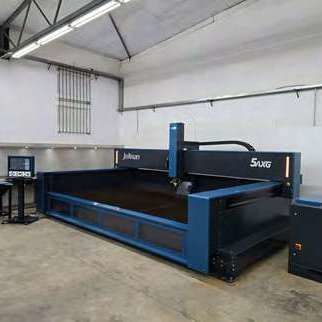

5-Achsen-Wasserstrahlschneidsysteme für hochpräzise Fertigung an Metallen, Verbundwerkstoffen, Keramik, Stein und Kunststoffen. Die Modelle 4021-5AXG und 6021-5AXG bieten große Schneidflächen und integrierte Sensorik für automatisierte, reproduzierbare Produktion.

Hauptmerkmale

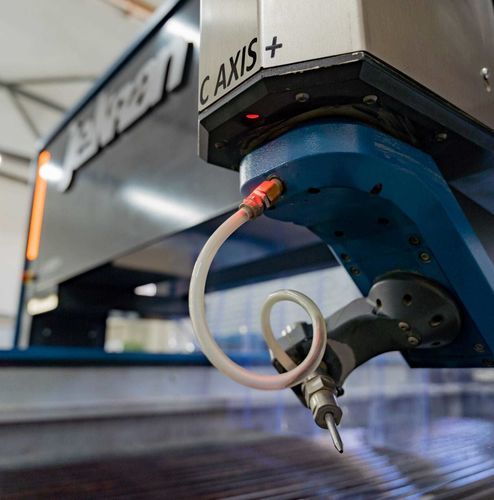

• Düsenkonstruktion ohne externe Rohrleitungen für vereinfachte Wartung und sauberere Maschinenanordnung.
• Integrierte Kamera- und Tastsysteme zur Echtzeit-Erfassung und dynamischen Anpassung der Schneidpfade.
• Materialvielfalt: ausgelegt für Metalle, Verbundwerkstoffe, Keramik, Stein, Glas und Kunststoffe in industriellen Produktionsumgebungen.

Technische Daten

• Modell 4021-5AXG — Schneidfläche: 4100 x 2100 mm; Verfahrwege X/Y/Z: 4100 / 2100 / 200 mm; Max. Geschwindigkeit: 25 m/min; Lineare Genauigkeit: +/- 0.02 mm; Wiederholgenauigkeit: +/- 0.02 mm; Pumpenoptionen: Jekran Direct-Drive 22 kW / 30 kW (bis zu 4.000 bar / 58.000 psi); Stellflächenbeispiel: 8.5 x 3.4 m.
• Modell 6021-5AXG — Schneidfläche: 6100 x 2100 mm; Verfahrwege X/Y/Z: 6100 / 2100 / 200 mm; Max. Geschwindigkeit: 25 m/min; Lineare Genauigkeit: +/- 0.02 mm; Wiederholgenauigkeit: +/- 0.02 mm; Pumpenoptionen: Jekran Direct-Drive 22 kW / 30 kW (bis zu 4.000 bar / 58.000 psi); Stellflächenbeispiel: 10.5 x 3.4 m.

Technische Pumpendaten

• Modell 22 Direct Drive — Elektrische Servomotorleistung: 30 HP (22 kW); Wirkungsgrad: ~90%; Auslassdruck: 58.000 psi (4.000 bar); Düse & Durchfluss: 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm); Stellmaß LxBxH: 43.7" x 31" x 42" (1110 x 800 x 1065 mm).
• Modell 30 Direct Drive — Elektrische Servomotorleistung: 40 HP (30 kW); Wirkungsgrad: ~90%; Auslassdruck: 58.000 psi (4.000 bar); Düse & Durchfluss: 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm); Stellmaß LxBxH: 43.7" x 31" x 42" (1110 x 800 x 1065 mm).

Zusätzliche Hinweise
Die Stellflächenangaben sind Richtwerte: Hochdruckpumpe, Schüttgutbehälter, Abrasivabscheidung und Bedienkonsole können je nach Kundenlayout unterschiedlich angeordnet werden.

Produktfamilie / Technische Merkmale

• Produktfamilie: 5-Axis Schneidsysteme von Jekran.
• Standardmodelle: 4021-5AXG (4100 x 2100 mm) und 6021-5AXG (6100 x 2100 mm); kundenspezifische Konfigurationen möglich.
• Integrierte Kamera und Tastsystem für automatische Ausrichtung und adaptive Pfadanpassung.
• Pumpenoptionen: Jekran Direct-Drive Pumpen (22 kW / 30 kW) bis 4.000 bar (58.000 psi).
• Typische Anwendungen: Luft- und Raumfahrtkomponenten, architektonische Fertigung, Prototypenbau und industrielle Serienfertigung.
