Elastische Lagerung WHISPERLINE

Produktübersicht

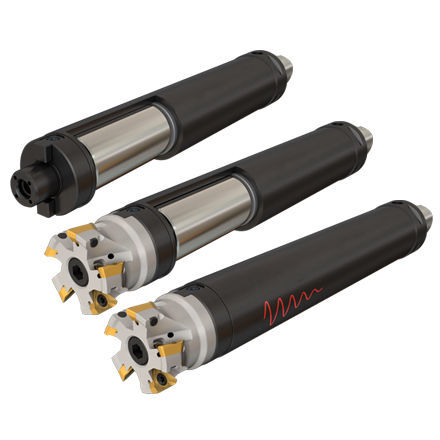

WHISPERLINE ist ein integrierter Absorber, der zum Reduzieren von Chatter bei Tiefenfräsanwendungen entwickelt wurde. Er ist für lange Auskragungen bis zu 6XD für Schruppen und Schlichten geeignet und lässt sich an Maschinenspindeln mit dem modularen System ISCAR CAMFIX anbringen.

Leistung und Vorteile

• Reduziert Chatter und Vibrationen bei Tiefenfräsoperationen.
• Geeignet für lange Reichweiten bis zu 6XD beim Schruppen und Schlichten.
• Verbessert die Oberflächengüte und verlängert die Werkzeugstandzeit.
• Bei Tiefenfräsen wird Kühlschmierstoff intern zur Schneidkante geführt.
• Das Dämpfungsprinzip kann eine höhere Produktivität ermöglichen — bis zu 3× gegenüber klassischen langen Haltern in dämpfungsbegrenzten Anwendungen.

Kompatibilität & Montage

• Entwickelt zur Montage an Maschinenspindeln mittels ISCAR CAMFIX Modularsystem (unterstützt austauschbare Konen nach ISO 26623-1).
• Kann mit verschiedenen Shellmill‑Fräserfamilien und modularen Werkzeughaltersystemen kombiniert werden, um Dämpfung bei großen Auskragungen zu erreichen.

Anwendungen

• Tiefenhohlraum‑Fräsen und Bearbeitung von Merkmalen mit hohem L/D‑Verhältnis.
• Fräsen mit großer Auskragung, wo die Reduktion von Vibrationen/Chatter Produktivität und Oberflächenqualität verbessert.

Bildergalerie

• WHISPER_LINE_Ads_Pic.jpg (Hauptbild der Kampagne)
• WHISPER_LINE_FlexibleMillAntiVibration_D.jpg
• WHISPER_LINE_App_3.jpg
• WHISPER_LINE_FlexibleMillAntiVibration_All.jpg

Zugehörige Produktfamilie (Auswahl der Artikel und Hauptabmessungen)
Bezeichnung | DCONMS | DCONWS | BD | LSCWS | LB | LF | CRKS | DCP | Gewicht (kg)
AV C5 SEM16 38X200 | 50.00 | 16.00 | 38.00 | 17.00 | 180.0 | 200.00 | M16 | 1 - Slot for data chip | 2.40
AV C5 SEM22 48X220 | 50.00 | 22.00 | 48.00 | 19.00 | 200.0 | 220.00 | M16 | 1 | 3.80
AV C5 SEM22 48X270 | 50.00 | 22.00 | 48.00 | 19.00 | 250.0 | 270.00 | M16 | 1 | 4.70
AV C6 SEM22 48X270 | 63.00 | 22.00 | 48.00 | 19.00 | 248.0 | 270.00 | M20 | 1 | 4.60
AV C6 SEM22 61X260 | 63.00 | 22.00 | 61.00 | 19.00 | 238.0 | 260.00 | M20 | 1 | 7.50
AV C6 SEM22 61X310 | 63.00 | 22.00 | 61.00 | 19.00 | 288.0 | 310.00 | M20 | 1 | 8.70
AV C6 SEM27 61X250 | 63.00 | 27.00 | 61.00 | 21.00 | 228.0 | 250.00 | M20 | 1 | 7.40
AV C6 SEM27 61X300 | 63.00 | 27.00 | 61.00 | 21.00 | 278.0 | 300.00 | M20 | 1 | 8.50

Hinweise

• Die obige Tabelle zeigt verfügbare Artikel der anti‑vibrations Shellmill‑Halters‑Familie und die wichtigsten Abmessungen wie in der Produktfamilienliste angegeben.
• Anzeige für Datenchipfach: 1 = Fach für Datenchip, 0 = ohne Fach.
• Gewindegrößen des Halteknopfs (z. B. M16, M20) und weitere mechanische Parameter sind pro Artikel aufgeführt.

Technische Merkmale / Spezifikationen

• Modell / Serie: WHISPERLINE
• Funktion: Integrierter Schwingungsabsorber für Shellmill/Werkzeughalter‑Kombinationen
• Maximal empfohlene Auskragung: bis zu 6XD für Schruppen und Schlichten
• Kompatibilität: ISCAR CAMFIX Modularsystem (ISO 26623-1) mit austauschbaren Konen
• Kühlung: interner Kühlschmierstoff, zur Schneidkante geführt bei Tiefenfräsen
• Leistungsangabe: ermöglicht höhere Produktivität (bis zu 3×) gegenüber klassischen langen Haltern in dämpfungsbegrenzten Anwendungen
• Einsatzgebiet: Tiefenfräsen, große Auskragungen, Bearbeitung mit hohem L/D‑Verhältnis
• Wirkung: verringert Chatter zur Verbesserung der Oberflächenqualität und Verlängerung der Werkzeugstandzeit
• Visuelle Ressourcen: Produktbilder und Familienartikel im Herstellerkatalog / eCatalog verfügbar (siehe Bildergalerie)
