Gewindeschneidplatte QUICK-THREAD

Produktübersicht

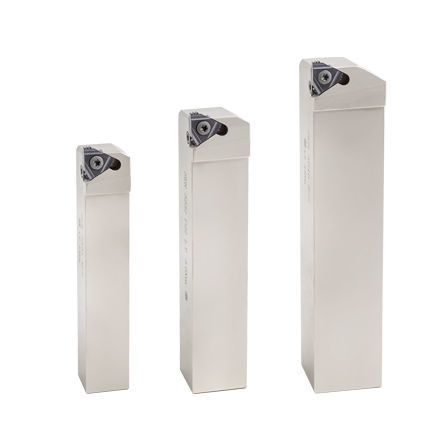

QUICK-THREAD ist ein Multi-Zahn-Gewindeeinsatzkonzept, das entwickelt wurde, um die Anzahl der notwendigen Durchgänge beim Bearbeiten von Außen- (OD) und Innengewinden (ID) auf Drehmaschinen zu reduzieren. QUICK-THREAD Einsätze sind für die Montage in standardisierten ISO-Haltern ausgelegt und können mit JETCUT-Haltern verwendet werden, um eine punktgenaue Kühlmittelzufuhr direkt in die Schneidzone zu ermöglichen.

Konstruktions- und Schneidkonzept
QUICK-THREAD ist ein Multi-Zahn-Einsatz, bei dem jeder Zahn entlang desselben Einsatzes eine spezifische Aufgabe übernimmt: der erste Zahn dient dem Schruppen, der zweite Zahn dem Halbbzw. Mittelfinish (Entfernung des Großteils des Materials) und der letzte Zahn dem Finish des Gewindes auf die geforderten Maße. Die Anordnung mehrerer Zähne erhöht die Spanabnahme und verringert die Anzahl separater Durchgänge zur Erzeugung eines vollständigen Gewindeprofils.

Vorteile

• Weniger Durchgänge: typischerweise 1–2 Durchgänge, um ein vollständiges, korrektes Gewindeprofil zu erhalten, gegenüber bis zu 4 Durchgängen bei einigen Wettbewerbersystemen.
• Höhere Spanabnahme und schnellere Zykluszeiten.
• Bessere Oberflächengüte und längere Werkzeugstandzeit durch gestufte Schneidwirkung einzelner Zähne.
• Geringere Gesamtkosten pro Gewinde durch reduzierte Werkzeugwechsel und kürzere Zykluszeiten.

Betriebs-Hinweise

• Ein größerer Gewindeauslauf (Relief) ist erforderlich, um das Freigeben mehrerer Zähne beim Austritt zu ermöglichen.
• Einsätze sind mit standardmäßigen ISO-Einsatzehaltern kompatibel; JETCUT-Halter werden empfohlen, wenn punktgenauer Kühlmitteleintrag zur Maximierung der Spanabfuhr und Werkzeugstandzeit benötigt wird.
• Beste Anwendung dort, wo Gewinde im Produktionsbetrieb von reduzierten Mehrdurchgangsoperationen profitieren (Seriengewindeschneiden auf Drehmaschinen).

Beispiele verfügbarer Bezeichnungen (Familienmuster)
ER-ISO 3M-Q family — sample items (excerpt)
16ER 0.75 ISO 3M-Q IC908 | IC908 | IC908 | IC: 9.52 (IC), TP: 0.750, INSL: 16.00, RE: 0.12, PDX: 1.90, PDY: 1.40, NT: 3
16ER 1.00 ISO 3M-Q IC908 | IC908 | IC908 | IC: 9.52, TP: 1.000, INSL: 16.00, RE: 0.13, PDX: 2.50, PDY: 1.70, NT: 3
22ER 1.50 ISO 3M-Q IC908 | IC908 | IC908 | IC: 12.70, TP: 1.500, INSL: 22.00, RE: 0.23, PDX: 3.70, PDY: 2.40, NT: 3
22ER 2.00 ISO 3M-Q IC908 | IC908 | IC908 | IC: 12.70, TP: 2.000, INSL: 22.00, RE: 0.26, PDX: 4.80, PDY: 2.90, NT: 3

Verwandte Familie (Whitworth / BSW) — Muster
22ER 14 W 3M-Q IC908 | IC908 | IC908 | IC: 12.70, TPI: 14, INSL: 22.00, RE: 0.23, PDX: 4.30, PDY: 2.60, NT: 3

Video / Bild
Produktmaterialien umfassen Demonstrationsvideos und eine Bildgalerie, die QUICK-THREAD Werkzeuge, Werkzeugbaugruppen und Anwendungen zeigen sowie Vergleiche mit Konkurrenzlösungen und ISCAR-Ergebnissen.

Technische Daten

• Handelsbezeichnung: QUICK-THREAD
• Typ: Mehrzahn-Gewindeeinsatz für Außen- und Innengewinde auf Drehmaschinen
• Montage: ISO-Einsatzformat (passt in standardmäßige ISO-Halter)
• Kühlung: kompatibel mit JETCUT-Haltern für punktgenaue Kühlmittelzufuhr
• Funktion der Einsatzzähne: 1. Zahn = Schruppen; 2. Zahn = Mittel / Halbfinish; letzter Zahn = Finish
• Typischer Vorteil: 1–2 Durchgänge bis zum fertigen Profil gegenüber bis zu 4 Durchgängen bei einigen Wettbewerbern
• Erfordert vergrößerten Gewindeauslauf, um mehrere Zähne beim Austritt freizugeben
• Hauptvorteile: erhöhte Produktivität, verkürzte Zykluszeit, verbesserte Oberflächenqualität, längere Standzeit, Kosteneinsparungen
• Repräsentative Einsatzfamilien / Beispiele: ER-ISO 3M-Q family (Bezeichnungen und Parameter wie oben aufgeführt)
• Anwendungen: Außen- und Innengewinde auf Drehmaschinen, Seriengewindeschneiden, wo Reduzierung der Durchgangszahl gewünscht ist
• Hinweise: Stellen Sie die Halterkompatibilität und ausreichende Freigangsgeometrie sicher; berücksichtigen Sie die Kühlmethode (punktgenaue Kühlung empfohlen) und passen Sie Werkzeugweg und Durchgänge entsprechend an.
