AC-Servocontroller / Mehrspannung XtrapulsCD1™

Mehrspannung

Produktübersicht

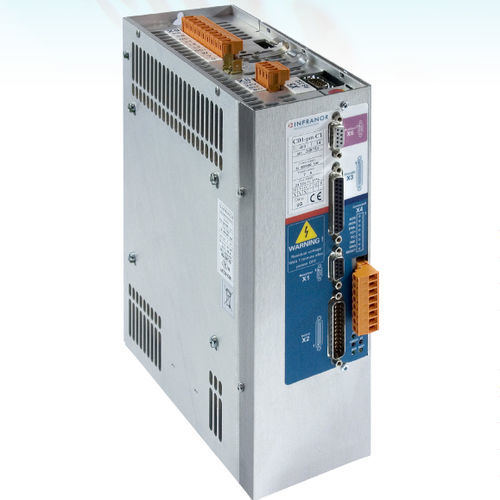

Die XtrapulsCD1-Serie ist eine Familie frei konfigurierbarer Aktuatoren für AC-Synchronmotoren. Entwickelt für sehr dynamische und präzise Regelaufgaben, deckt die Serie einen großen Leistungsbereich ab und bietet zahlreiche Schnittstellen, was die Integration in verschiedene Maschinen und industrielle Systeme erleichtert.

Funktionen

• Vielseitige AC-Aktuatoren für Positions-, Drehzahl- und Drehmomentregelung
• Konfigurierbare Standardbetriebsarten für OEM-Integration
• Unterstützung für Resolver und Encoder

Werkzeuge

• Setup-Assistent für geführte Inbetriebnahme
• Auto-Tuning zur Optimierung der Regelparameter
• Motorbibliothek für schnelle Konfiguration
• Integriertes Oszilloskop zur Signal-Analyse

Leistungsstufe

• AC- oder DC-Stromversorgungsoptionen
• IGBT-Leistungsstufe für effizientes Schalten
• Dynamische Bremsfunktion
• Integrierte EMV-Filter zur Emissionsreduktion
• Maximalstrom: -16,5 A / 230 V ... 90 A / 480 V (variantenabhängig)

Schnittstellen

• RS-232 für lokale Kommunikation
• Verschiedene Feldbusse für Systemintegration
• Digitale und analoge Ein-/Ausgänge für Maschinen-Signale

Technische Daten

• Produktfamilie: XtrapulsCD1-Serie
• Motortyp: AC-Synchronmotoren
• Rückmeldung: Unterstützung für Resolver und Encoder
• Stromversorgung: AC oder DC
• Leistungselektronik: IGBT-Leistungsstufe
• Bremse: dynamische Bremsung
• EMV: integrierte EMV-Filter
• Auf der Website angegebener Maximalstrombereich: -16,5 A / 230 V ... 90 A / 480 V
• Verfügbare Werkzeuge: Setup-Assistent, Auto-Tuning, Motorbibliothek, Oszilloskop
• Schnittstellen: RS-232, verschiedene Feldbusse, digitale & analoge I/Os
