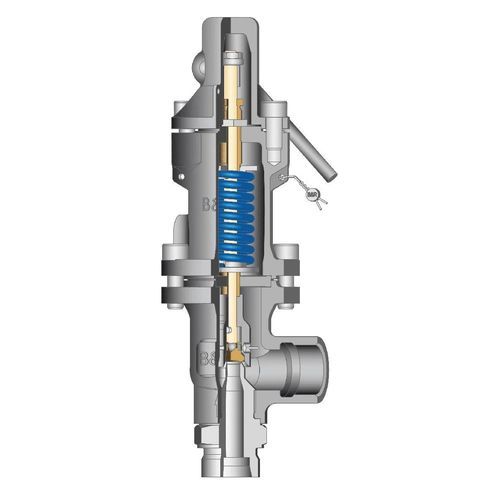

Gasdruckbegrenzungsventil Si C1

Dampffür FlüssigkeitenHochdruck

Produktübersicht
Kompaktes Sicherheitsventil zur Druckentlastung für Dampf-, Gas- und Flüssigkeitsanwendungen mit mehreren Anschlussmöglichkeiten und großem Druck- und Temperaturbereich.

Zusammenfassung

• Kompaktes Sicherheitsventil geeignet für Chemie-, Petrochemie- und technische Gasanlagen.
• Ausgelegt für hohe Einstelldrücke (bis 200 barg) und extreme Temperaturen (-200 °C bis +427 °C).
• Verschiedene Einlassanschlüsse (EN/ASME-Flansche und Gewinde), kugelgelagertes Dichtungsscheiben-Design und optionaler Balgen für Gegenpressurkompensation.

Detailbeschreibung
Die Si C1-Baureihe bietet zuverlässige Druckentlastung in beengten Einbausituationen, die Flexibilität und Langlebigkeit verlangen. Der Blockkörper mit internem Edelstahlaufbau und materialkonformen EN- und ASME-Ausführungen gewährleistet Beständigkeit gegen korrosive Medien und thermische Beanspruchung. Die kugelgelagerte Scheibe verbessert die Dichtung und Lebensdauer, während der optionale Balgen die Kompensation von Gegenpressen bei Dampf- und Gasanwendungen unterstützt. Verfügbar in DN15 und DN25, konform mit ASME- und EN-Designcodes und Zertifizierungen.

Hauptmerkmale

• Druckbereich: 0,55 – 200 bar (Einstellung und Betrieb)
• Temperaturbereich: -200 °C bis +427 °C
• Einlassgrößen: DN15, DN25
• Anschlussoptionen: EN/ASME-Flansche oder Gewindeanschlüsse
• Kugelgelagerte Scheibe für verbesserte Dichtung
• Optionaler Balgen für Gegenpressen-Kompensation
• Zertifizierungen: PED, ASME UV, DIN/EN

Spezifikationen (Tabelle)
Medienarten: Flüssigkeit; Gas; Dampf
Material (EN): EN 1.0619; EN 1.4408
PN-Bewertung (PN): 320
Max. Einstelldruck (barg): 200
Material (ASME): ASME WCB; ASME CF8M
Einlassgröße (DN): 15; 25
Designcodes: EN; ASME UV
Temperaturgrenzen (°C): -200 bis 427
Max. ASME-Bewertung: 1500
Zertifizierung: PED; ASME UV
Servicekategorie: Allgemein

Eigenschaften / Technische Spezifikationen

• Modell: Si C1
• Typ: Druckentlastungs-Sicherheitsventil für Flüssigkeiten, Gase und Dampf
• Druckfähigkeit: Einstellung und Betrieb bis 200 barg (PN bis 320)
• Temperaturfähigkeit: -200 °C bis +427 °C
• Verfügbare Einlassgrößen: DN15 und DN25
• Materialien (EN): EN 1.0619, EN 1.4408
• Materialien (ASME): ASME WCB, ASME CF8M
• Designcodes: EN, ASME UV
• Max. ASME-Bewertung: 1500
• Dichtung: kugelgelagerte Scheibe
• Optionen: Balgen für Gegenpressen
• Zertifizierungen: PED, ASME UV (und weitere IMI Bopp & Reuther Zertifikatsdokumente verfügbar)
