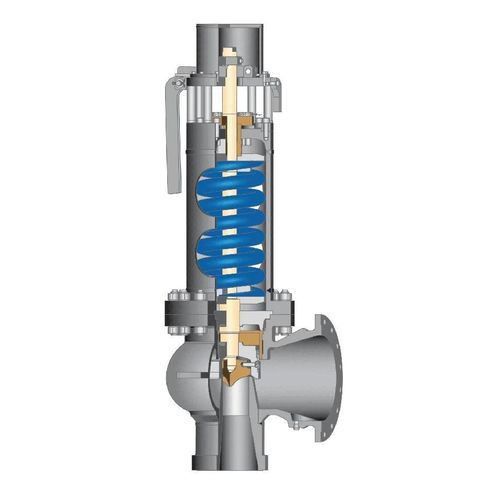

Gasdruckbegrenzungsventil Si 6

Dampffür FlüssigkeitenHochdruck

Übersicht
Das Sicherheitsventil Si 6 von IMI Bopp & Reuther für hohe Durchflussleistung bietet verlässlichen Überdruckschutz für Dampf-, Gas- und Flüssigkeitssysteme in Energie-, Chemie- und Prozessindustrien. Für hohe Entleerungsleistungen ausgelegt, deckt es einen weiten Temperaturbereich (-270°C bis 550°C) ab und erlaubt Einstelldrücke bis 250 barg. Die massive Einlassdüse sorgt für langfristige Beständigkeit; optionale Balgen sind zur Gegenüberdruckregelung und besseren Hubkontrolle erhältlich. Konstruktion mit geringem Blowdown und optimiertem Hubverhalten. Zertifiziert nach PED und DIN/EN; ASME-Optionen verfügbar.

Hauptmerkmale

• Geeignet für Dampf, Gas und Flüssigkeiten
• Einlassgrößen: DN 25 bis DN 400
• Betriebstemperatur: -270°C bis 550°C
• Max. Einstelldruck bis 250 barg
• PN-Bewertung: PN 400
• Massive Einlassdüse für Beständigkeit
• Optionale Balgen zur Gegenüberdruckregelung
• Geringer Blowdown und Huboptimierung
• Hohe Entleerungskapazität
• PED- und DIN/EN-zertifiziert (ASME-Optionen verfügbar)
• Auf Systemanforderungen anpassbar

Produktbeschreibung
Die Si 6 ist ein hochkapazitives Sicherheitsventil, ausgelegt für anspruchsvolle industrielle Einsätze. Es bietet zuverlässigen Überdruckschutz mit optimiertem Wiedersitzverhalten und schneller Hubreaktion. Erhältlich in verschiedenen Werkstoffen und Flansch-/Einlassvarianten, lässt sich das Ventil an standortspezifische Bedingungen anpassen, beispielsweise korrosive Medien oder Anwendungen bei hohen Temperaturen. Optionale Balgen ermöglichen den Einbau in Systemen mit erheblichem Gegenüberdruck.

Spezifikationen (Zusammenfassung)
Flüssigkeitstypen: Flüssigkeit, Gas, Dampf
Einlassgröße (DN): 25 bis 400
PN-Bewertung (PN): 400
Max. Einstelldruck (barg): 250
Temperaturgrenzen (°C): -270 bis 550
Max. ASME-Bewertung: 2500
Entwurfsnormen: EN (ASME-Optionen verfügbar)
Zertifizierungen: PED, DIN/EN
Betriebskategorie: Allgemeiner Industrieeinsatz
Werkstoffe (EN): EN 1.0619, EN 1.7357, EN 1.4408
Werkstoffe (ASME): ASME WCB, ASME WC6, ASME CF8M

Technische Daten

• Modell: Si 6 (High Flow Safety Valve)
• Geeignete Medien: Flüssigkeit, Gas, Dampf
• Einlassgrößenbereich: DN 25 – DN 400
• PN-Bewertung: PN 400
• Max. Einstelldruck: bis 250 barg
• Temperaturbereich: -270°C bis 550°C
• Max. ASME-Bewertung: 2500
• Werkstoffe (EN): EN 1.0619, EN 1.7357, EN 1.4408
• Werkstoffe (ASME): ASME WCB, ASME WC6, ASME CF8M
• Entwurfsnormen: EN; ASME-Optionen verfügbar
• Zertifizierungen: PED; Übereinstimmung mit DIN/EN-Normen
• Merkmale: massive Einlassdüse, optionale Balgen, geringer Blowdown, Huboptimierung, hohe Entleerungskapazität
• Anpassung: konfigurierbar nach Systemanforderungen
