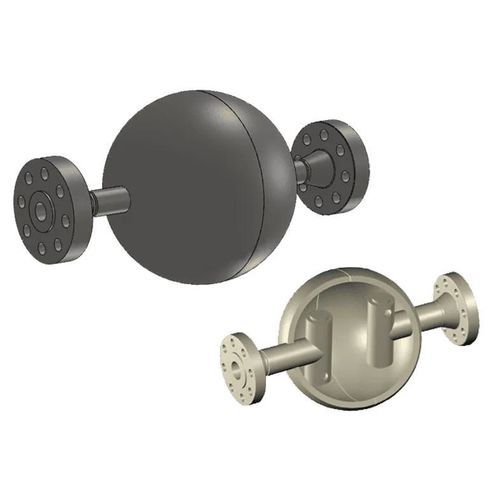

Inline-Pulsationsdämpfer

EdelstahlStahlfür Pumpen

Übersicht
Der Pulsationsdämpfer von IMI Fluid Kinetics ist ein Inline-Bauteil zur Montage am Pumpenausgang von Verdrängerpumpen. Er reduziert Pumpenentladungspulsationen um bis zu 70 % durch Erzeugung einer rotierenden Flüssigkeitsmasse in einer sphärischen Hülle, stabilisiert den Durchfluss und verringert Systemschwingungen. Das Gerät hat keine beweglichen oder austauschbaren Teile und ist wartungsfrei. Verfügbar in Kohlenstoffstahl oder Edelstahl mit geradem oder 90°-Gehäuse und mehreren Flanschoptionen für einfache Installation.

Hauptmerkmale

• Inline-Pulsationskontrolle am Pumpenausgang
• Sphärisches Innengehäuse, das eine rotierende Flüssigkeitsmasse zur Dämpfung von Pulsationen erzeugt
• Bis zu 70 % Reduzierung von Druckpulsationen zum Schutz nachgeschalteter Anlagen
• Keine beweglichen oder austauschbaren Teile — wartungsfrei
• Vorkennzeichnete Anschlüsse für vereinfachte Installation
• Mehrere Flanschverbindungsoptionen (RF-Flansch Standard; andere Flansche auf Anfrage)
• Gehäuse und Baffle aus Kohlenstoffstahl oder Edelstahl
• Gehäuseausführung: gerade oder 90°
• Anwendbare ANSI/ASME-Bewertungen: ANSI Class 150–2500; ASME B31.1 / B31.3 / Section VIII Div. 1
• Temperaturbereich: -48 °C bis 343 °C (Seite verweist auch auf -50 °C bis 343 °C)
• Bis zu 70 % Pulsationsdämpfung

Anwendungen / Vorteile

• Schützt nachgeschaltete Rohrleitungen, Ventile und Messgeräte vor pulsationsbedingten Belastungen
• Verbessert die Leistung und Zuverlässigkeit von Pumpe und System
• Reduziert Lebenszykluskosten durch Wegfall von Wartung und beweglichen Teilen

Spezifikationen

• Medientypen: Flüssigkeit; Wasser
• Anschlüsse: RF-Flansch Standard
• Material: Kohlenstoffstahl; Edelstahl
• Gehäusetyp: Gerade Durchführung; 90 Grad
• Konstruktionscodes: ASME B31.3; ASME Section VIII Division 1
• Temperaturgrenzen (°C): -48 bis 343
• Max. ASME-Bewertung: 2500
• Zertifizierung: CRN
