Hochdruck-Gasverteiler

Produktübersicht

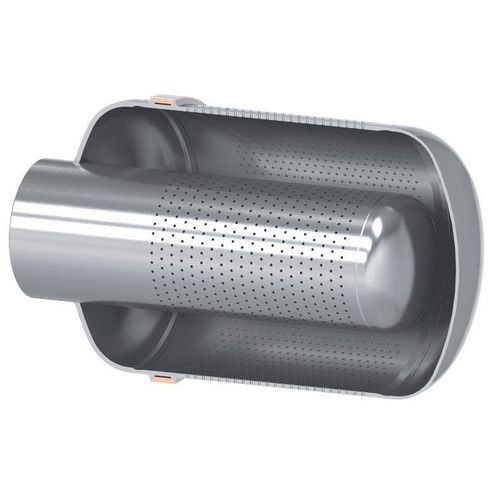

Das zweistufige Ablassrohr von IMI CCI wurde entwickelt, um Geräusche bei der Dampfabgabe in Kondensatoren zu reduzieren, insbesondere bei Turbinen-Bypass-Anwendungen mit hohen Druckverlusten. Das mehrstufige Festdüsen-Design teilt den Druckabfall auf zwei Stufen auf, um die akustischen Emissionen zu verringern und nachgelagerte Anlagen zu schützen. Kundenspezifisch für jede Anlage ausgelegt, gewährleistet das Ablassrohr eine präzise Steuerung der Dampftemperatur, optimiert die Dimensionierung von Bypass-Ventil und Rohr und wird direkt an die nachgelagerte Dampfleitung geschweißt. Hergestellt aus legiertem Stahl (optional Edelstahl), ist es für luft- oder wassergekühlte Kondensatoren geeignet und lässt sich in Steuerungssysteme für thermische Kraftwerkslösungen integrieren.

Vorteile

• Reduziert Geräuschpegel durch Aufteilung des Druckabfalls auf zwei Stufen bei hochdruckigen Dampf-Anwendungen.
• Minimiert Risiken für Kondensator- und Turbineninnenteile durch gezielte Strömungsführung und Kontrolle der Dampftemperatur.
• Senkt Installationskosten durch optimierte Dimensionierung von Ventil und Rohr sowie geringeren Rohrleitungsbedarf.

Hauptmerkmale

• Zweistufiges Druckabfall-Design (mehrstufig, Festdüse).
• Geschweißte Festdüsen-Konstruktion; direkt an die nachgelagerte Dampfleitung geschweißt.
• Kundenspezifische Auslegung je Installation für präzise Leistung.
• Kompatibel mit luft- oder wassergekühlten Kondensatoren.
• Durchflussmessfunktionalität.
• Gehäuse aus legiertem Stahl mit optionaler Edelstahl-Ausführung.
• Integration in Steuerungssysteme für thermische Anlagenlösungen.
• Präzise Regelung der Dampftemperatur.
• Kompakte Bauweise, geeignet unterhalb des Bypass-Ventils.

Technische Merkmale / Spezifikationen

• Medien: Dampf.
• Anschlussenden: BWE; Flansch.
• Konstruktionscodes: ASME B31.1; EN 12516-2.
• Zertifizierungen: PED; NACE; SIL; CRN; IBR.
• Aufbau: Gehäuse aus legiertem Stahl (optional Edelstahl); geschweißte Festdüsen, mehrstufige Konfiguration.
• Anwendung: Turbinen-Bypass und Dampfabgabe an Kondensatoren; kundenspezifische Auslegung je Installation.
